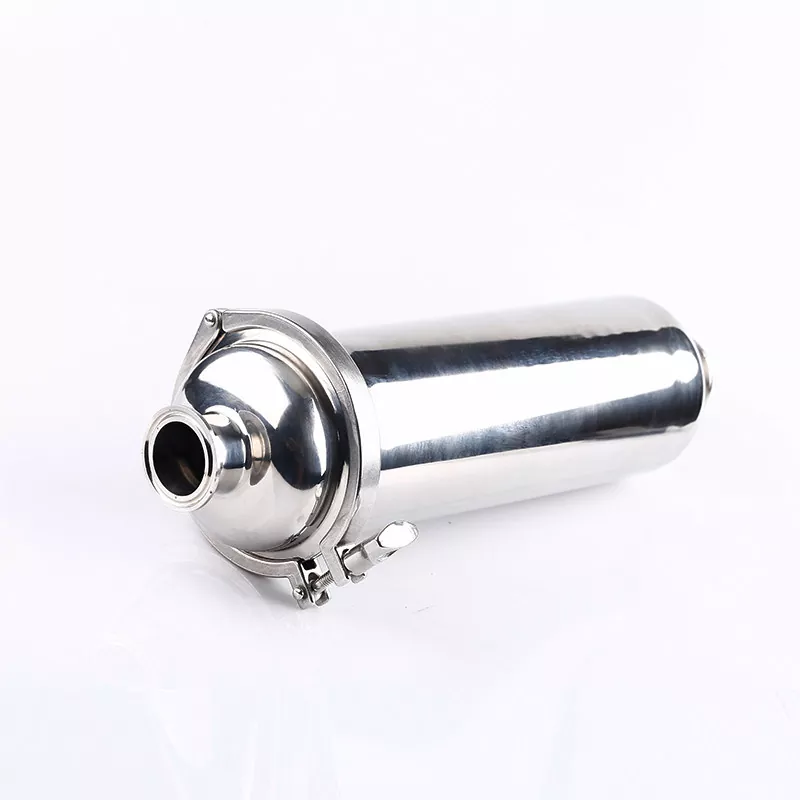

В системе санитарно-гигиенических трубопроводов нежелательные частицы из сырья, трубопроводов или предшествующего оборудования могут повлиять на клапаны, насосы, теплообменники и другие прецизионные компоненты. Прямой санитарный сетчатый фильтр устанавливается непосредственно в трубопровод для улавливания твердых частиц, обеспечивая при этом непрерывный поток жидкости через фильтрующий элемент из нержавеющей стали. Его прямоточная конструкция помогает снизить сопротивление потоку по сравнению с традиционными конструкциями фильтров, а съемный фильтрующий элемент делает регулярную очистку и замену более удобными. Благодаря вариантам соединения Tri-Clamp, сварному и резьбовому соединению сетчатый фильтр можно интегрировать в различные гигиенические технологические системы, где требуются чистота, эффективность обслуживания и надежная работа.
|
Параметр |
Техническая спецификация |
|
Материал |
Нержавеющая сталь SUS304 (1.4301) или SUS316L (1.4404) |
|
Тип конструкции |
Прямоточная линейная конструкция, легко разбираемая для очистки элементов. |
|
Диапазон размеров |
Ду25–Ду100 (от 1 до 4 дюймов) |
|
Тип подключения |
Tri-Clamp (стандартный), приварной или резьбовой |
|

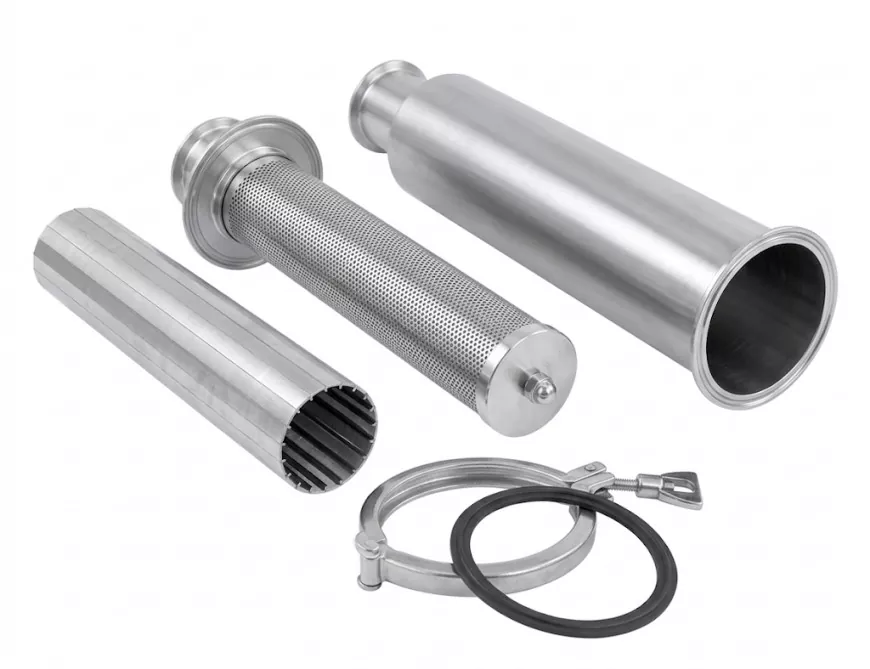

Фильтрующий элемент |
Перфорированная опорная трубка из нержавеющей стали + проволочная сетка из нержавеющей стали (двухслойная) |
|
Размер сетки / микрон |
От 20 до 400 меш (или отверстия в перфорированной пластине по индивидуальному заказу от 0,5 до 3 мм) |
|
Прокладка/уплотнение |
EPDM (стандартный), силикон или FKM (витон) — 100 % соответствует требованиям FDA. |
|
Согласие |
3-А, ASME BPE, FDA, EHEDG |

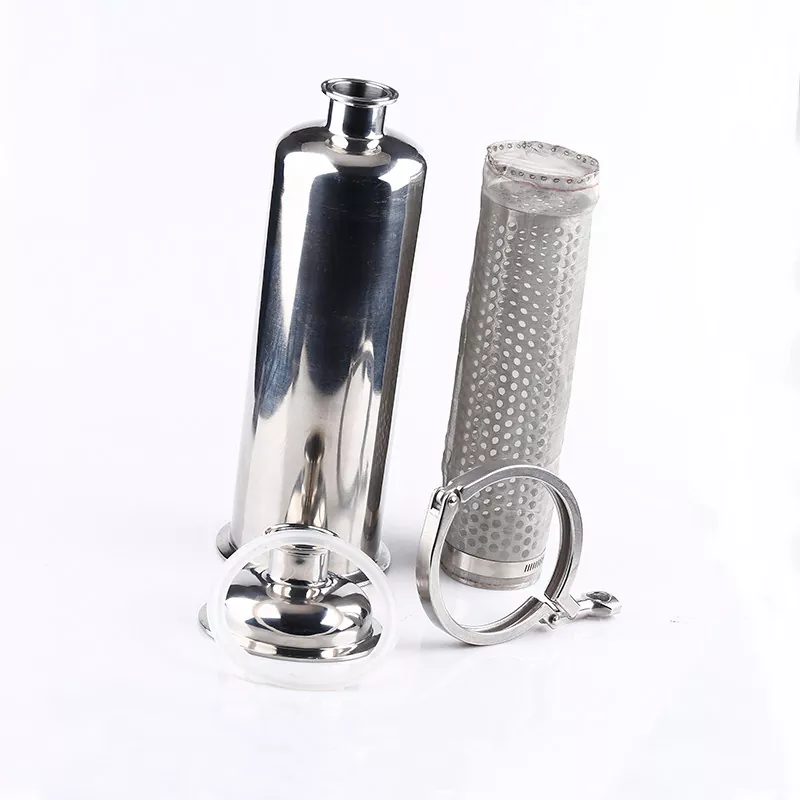

Простота обслуживания заложена в конструкцию. Чтобы очистить или заменить сетку:
1. Изолировать и разгерметизировать участок трубопровода.
2. Освободите трехзажимную муфту корпуса, не снимая сетчатый фильтр с основной линии.
3. Извлеките внутренний фильтрующий элемент для стандартной CIP-мойки (очистка на месте) или ручной промывки.

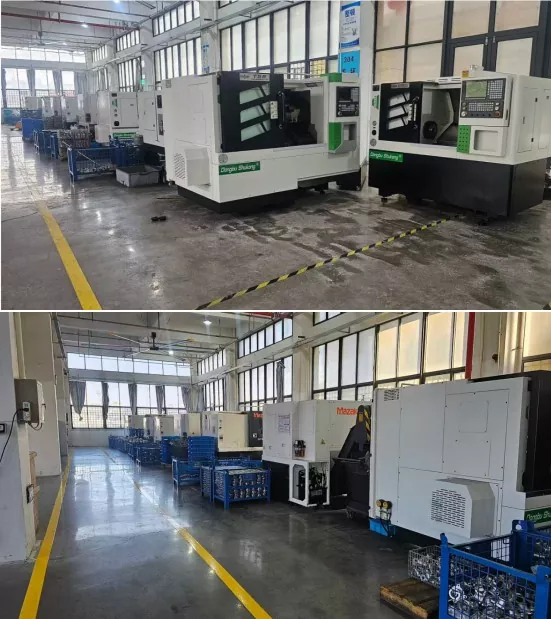

Перед отправкой каждое изделие подвергается тщательной механической обработке на станке с ЧПУ, орбитальной сварке и испытаниям гидростатическим давлением. Мы предоставляем сертификаты испытаний материалов 3.1 (MTC) и отчеты о проверке шероховатости поверхности, чтобы обеспечить полную отслеживаемость.
|
Функция сравнения |
Перфорированная пластина и сетчатый элемент |
Элемент экрана из клиновой проволоки |
|
Структура и дизайн |
Перфорированный лист нержавеющей стали свернут и сварен в цилиндр с множеством круглых отверстий. |

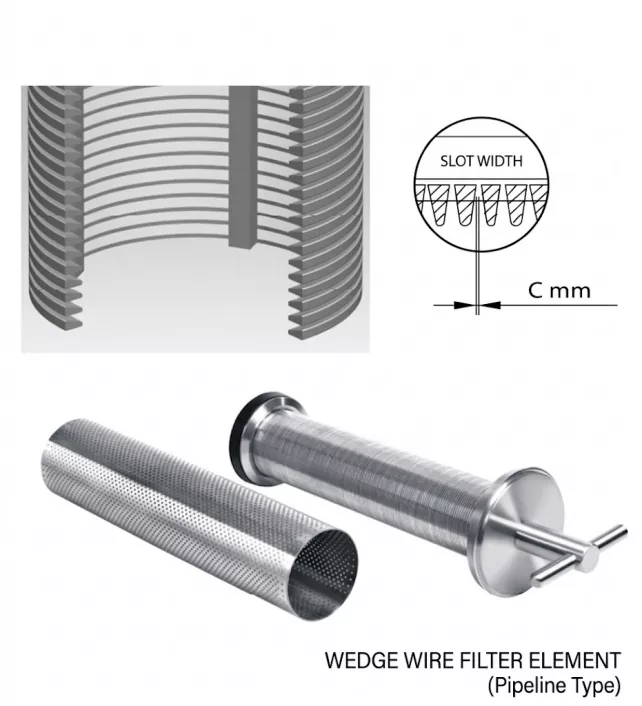

Проволоки прецизионного V-образного/трапециевидного профиля намотаны и приварены к поддерживающим ребрам, образуя непрерывные пазы. |
|
Защита от засорения и промывка CIP |
Края отверстий с прямым вырезом могут задерживать частицы. Пересечения плетеной сетки имеют тенденцию собирать мусор носителя. |
Профиль V-образного паза: конструкция с наружным узким/широким внутренним зазором обеспечивает одноточечный контакт с частицами, предотвращая засорение и оптимизируя обратную промывку CIP. |
|
Структурная прочность и давление |
Зависит от толщины листа; мелкая сетка легко деформируется под действием перепада давления, если ее не поддерживает перфорированный сердечник. |
Прочная цельносварная конструкция выдерживает без деформации высокий перепад давления и воздействие высоковязкой жидкости. |
|
Коэффициент открытой площади и перепад давления |
Меньшая площадь открытой поверхности (15–46%), что приводит к несколько более высокому сопротивлению жидкости. |
Непрерывная ориентация щелей максимизирует открытую площадь, обеспечивая низкие перепады давления и высокие скорости потока. |
Как специализированный производитель сантехнического оборудования, мы сочетаем техническую точность с комплексной заботой о клиентах:
Кастомизация: индивидуальные размеры ячеек (от 20 до 400), длина корпуса и торцевые соединения.
Глобальная логистика: Быстрая отправка и надежная упаковка экспортного класса.
Специализированная поддержка: круглосуточная техническая помощь, руководство по установке и наличие запасных прокладок и экранов.
A: Угловой фильтр отклоняет поток на 90 градусов (идеально подходит для колен), тогда как прямой санитарный фильтр позволяет жидкости входить и выходить по одной и той же прямой оси, сохраняя направление линии и сводя к минимуму сопротивление потоку.
О: Да, мы предоставляем варианты экранов с низким перепадом давления и специальные концевые адаптеры, подходящие для охлаждающих распределительных устройств (CDU) с высоким расходом.
Ответ: Для стандартных размеров (таких как прямые сетчатые фильтры Tri-Clamp 1,5", 2" и 3") мы держим большой запас и можем отправить их в течение 3–5 рабочих дней. Для индивидуальных соединительных концов или особых требований к сетке производство обычно занимает от 1 до 2 недель.
Ответ: Да, абсолютно. Мы предлагаем индивидуальные сменные проволочные сетки из нержавеющей стали и перфорированные опорные трубы. Приобретение запасных элементов по отдельности помогает снизить долгосрочные затраты на техническое обслуживание вашего предприятия без необходимости замены всего корпуса фильтра.
Наша высокоточная КИМ использует интеллектуальное программное обеспечение для выполнения полного 3D-сканирования и проверки размеров сложных поверхностей и жестких допусков. Этот строгий процесс проверки исключает любые геометрические отклонения, гарантируя соответствие каждого продукта точным стандартам.
