Регулярный доступ внутрь резервуара часто требуется во время очистки, проверки, отбора проб и технического обслуживания оборудования. Санитарная крышка люка обеспечивает эту точку доступа, помогая поддерживать чистоту и контролируемую технологическую среду.

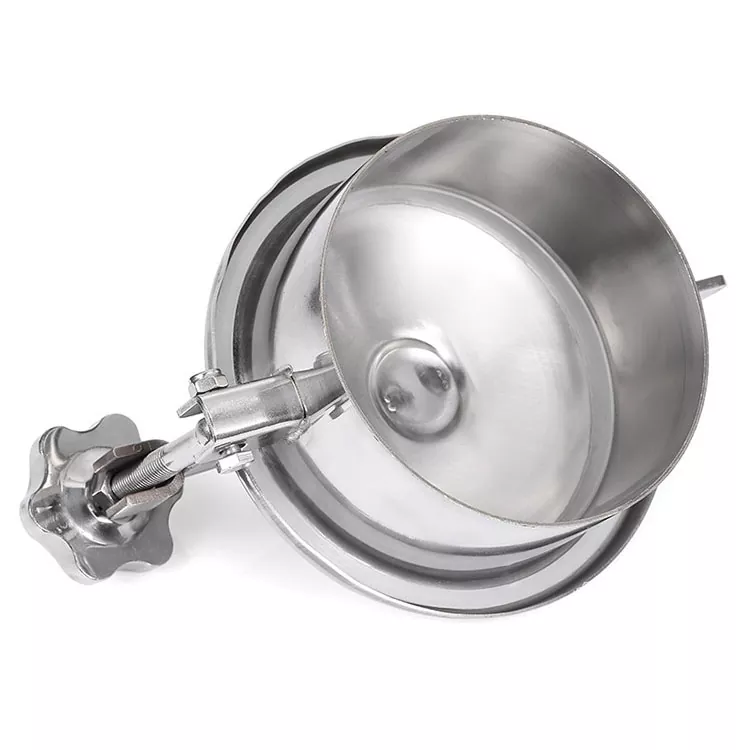

В отличие от люков сосудов под давлением, санитарная крышка люка без давления разработана для резервуаров атмосферного или низкого давления, где операторам необходимо быстро открывать и закрывать во время ежедневных операций. Крышка из нержавеющей стали, гигиеническая прокладка и надежная запирающая конструкция вместе создают герметичное отверстие для доступа, которое легко использовать и обслуживать.
Благодаря вариантам из материалов SS304 и SS316L, различным типам прокладок и индивидуальным размерам его можно использовать с различными санитарными резервуарами, используемыми в системах пищевой, молочной, фармацевтической и других гигиенических технологических процессов.
|
Категория |
Параметры спецификации |
Технические детали и стандарты |
|
Габаритные и эксплуатационные ограничения |
Диапазон номинальных размеров (DN) |
Стандарт: от DN200 до DN600 (от 8 до 24 дюймов). Нестандартные размеры до DN800 доступны по запросу. |
|
|
Рабочее давление и температура |
Номинальное давление: Применение без давления/атмосферное давление (макс. 0,2–0,5 бар / 2,9–7,2 фунта на квадратный дюйм для защиты от пыли и брызг) Рабочая температура: от -20°C до +150°C (от -4°F до 302°F) (в зависимости от прокладки) |
|
Характеристики материала |
Металлический корпус (рама и крышка) |
Нержавеющая сталь 304 (1.4301): стандартные области применения при переработке продуктов питания, напитков и молочных продуктов. Нержавеющая сталь 316L (1.4404): фармацевтические, биотехнологические и агрессивные среды высокой чистоты. |
|
|
Материалы уплотнительных прокладок |
Силикон (стандартный): отличная эластичность и широкий температурный диапазон (от -50°C до +180°C). EPDM / Viton (FKM) / NBR: требования к химической, паро- и маслостойкости. Соответствие: все прокладки соответствуют FDA 21 CFR 177.2600 и классу VI USP. |
|
|
Стандарты и соответствие |
Соответствует санитарным стандартам 3-A, ASME BPE, рекомендациям EHEDG и FDA для поверхностей, контактирующих с продуктом. |
|
Конструктивные и конструктивные особенности |
Варианты ручки и закрытия |

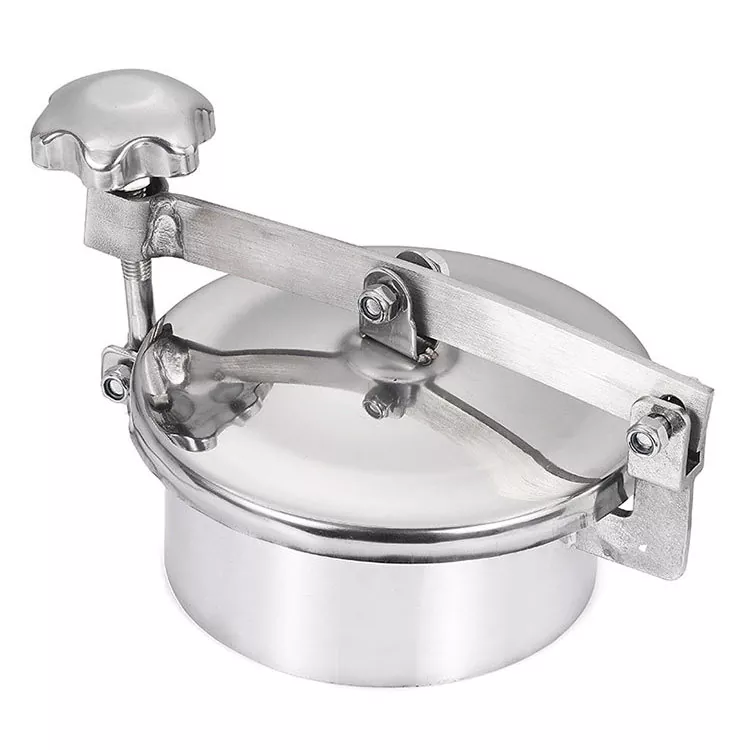

Ручные ручки: эргономичная пластиковая ручка или звездообразное колесо из нержавеющей стали 304/316. Шарнирный механизм: гладкая распашная конструкция с дополнительной фиксирующей защелкой, которая остается открытой. |
Предупреждение о безопасности: Всегда проверяйте, что внутреннее давление в резервуаре равно атмосферному давлению, прежде чем ослаблять маховик. Никогда не открывайте под давлением.

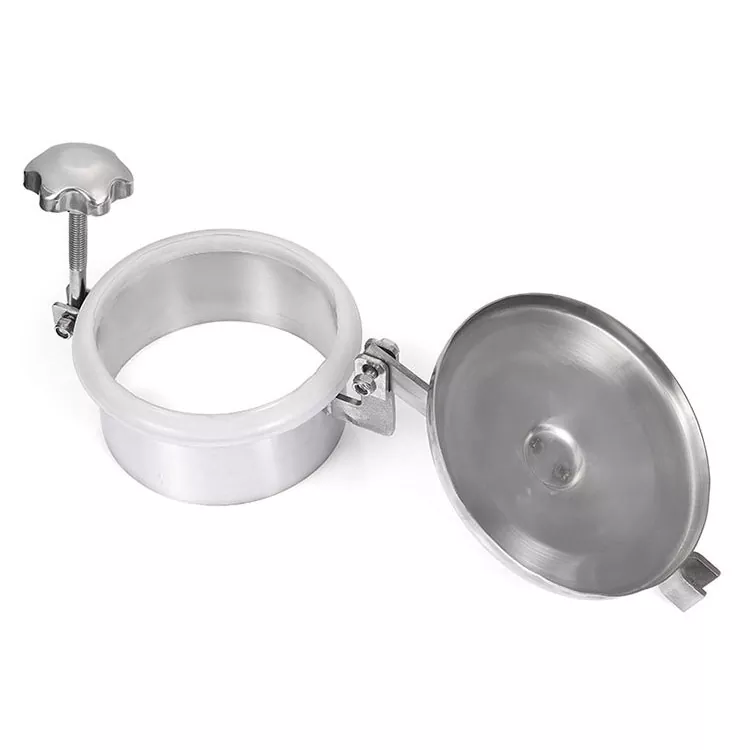

Управление: поверните эргономичный маховик против часовой стрелки, чтобы освободить его, затем откройте крышку. Для герметизации выровняйте крышку и затяните вручную по часовой стрелке.
1. Очищайте прокладку и канавку под прокладку во время каждого цикла очистки резервуара.
2. Периодически проверяйте эластомерное уплотнение на предмет износа, затвердевания или растрескивания.
3. Немедленно замените поврежденные прокладки, чтобы обеспечить отсутствие утечек.

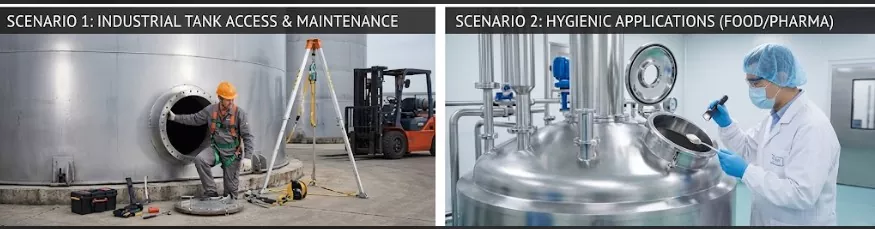

Вход в сосуд: служит основной сервисной дверью (люком доступа) для технических специалистов, которые могут войти в резервуары, санитарные сосуды и подземные сети для установки, тщательной промывки и внутреннего ремонта.
Загрузка ингредиентов и отбор проб. При переработке продуктов питания, напитков, фармацевтической продукции и тонкой химической обработки санитарные крышки люков без давления обеспечивают удобное отверстие для дозирования сырья, визуального контроля и отбора проб качества.
Инспекционное освещение: открытие люка во время чистки или технического обслуживания обеспечивает проникновение естественного света внутрь резервуара, улучшая видимость для обслуживающего персонала.
Безопасная вентиляция: подключается к внешним воздуховодам или обеспечивает естественный поток воздуха во время технического обслуживания, чтобы предотвратить накопление газа и обеспечить безопасную среду для дыхания при работе внутри резервуара.
Защита от избыточного давления и предотвращение взрыва. Специализированные модели (такие как аварийный сброс давления или взрывозащищенный сапун, санитарная крышка люка без давления) действуют как предохранительные клапаны, которые автоматически сбрасывают избыточное давление во время теплового расширения или внезапных скачков давления, защищая сосуды от разрыва.
Санитарно-гигиенические применения: Широко устанавливаются в системах производства продуктов питания, напитков, молочной продукции, фармацевтических препаратов и биоинженерии (обычно размер DN150–DN600). Внутренняя часть без щелей, герметичные уплотнения и легко очищаемые поверхности позволяют легко интегрировать их с гигиеническими насосами и сосудами.
О: Нет. Эта модель предназначена исключительно для резервуаров без давления (атмосферного). Для применений, рассчитанных на давление, пожалуйста, узнайте о нашей серии люков давления.
О: Пищевой силикон входит в стандартную комплектацию. Варианты из EPDM, PTFE и FKM/Viton доступны по запросу в зависимости от химической совместимости.
A: Основание горловины/фланца приваривается непосредственно к отверстию резервуара квалифицированным сварщиком.
