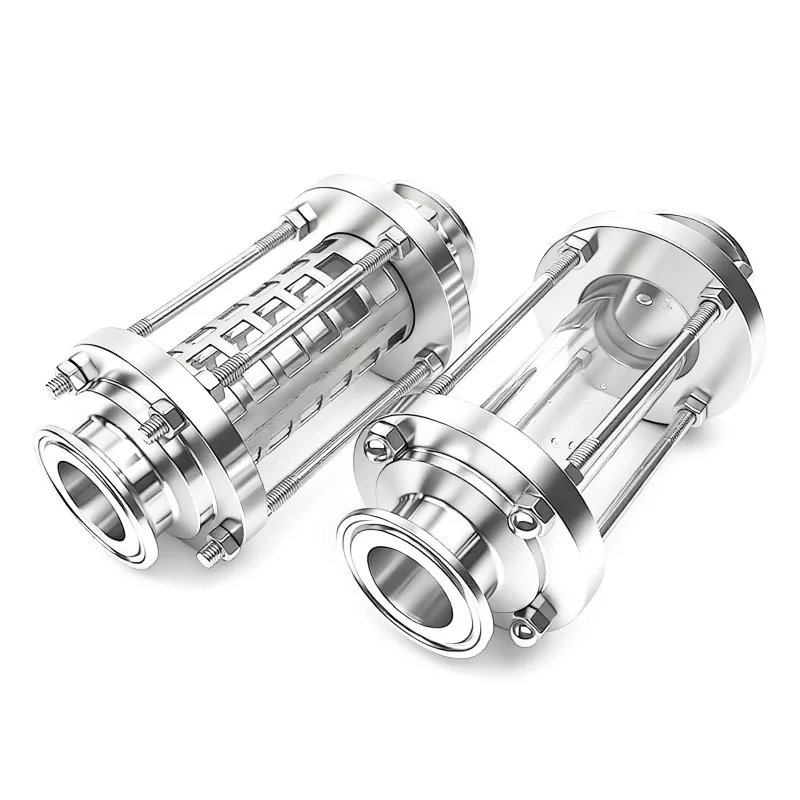

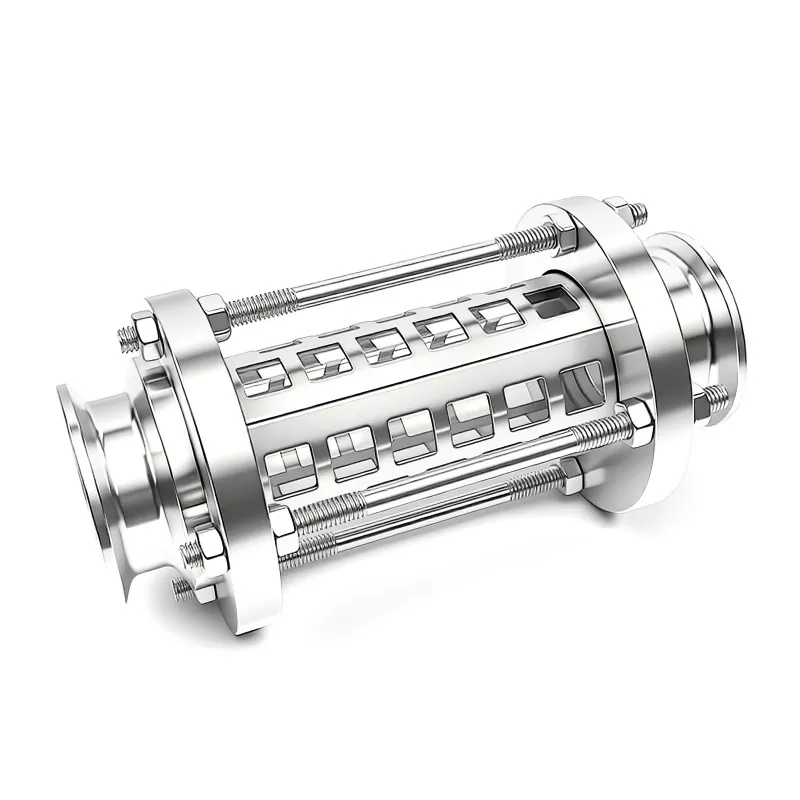

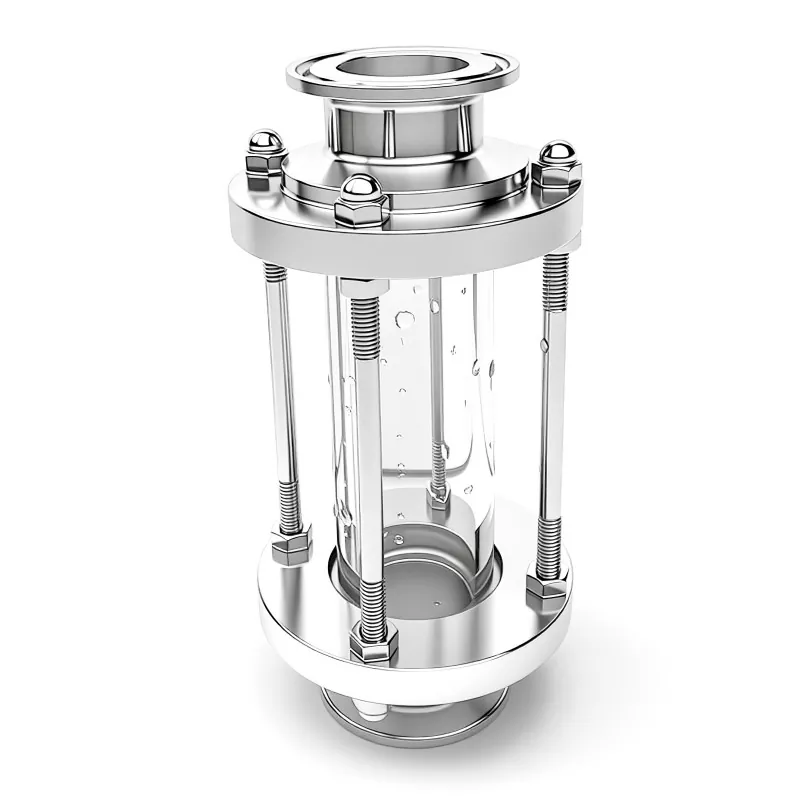

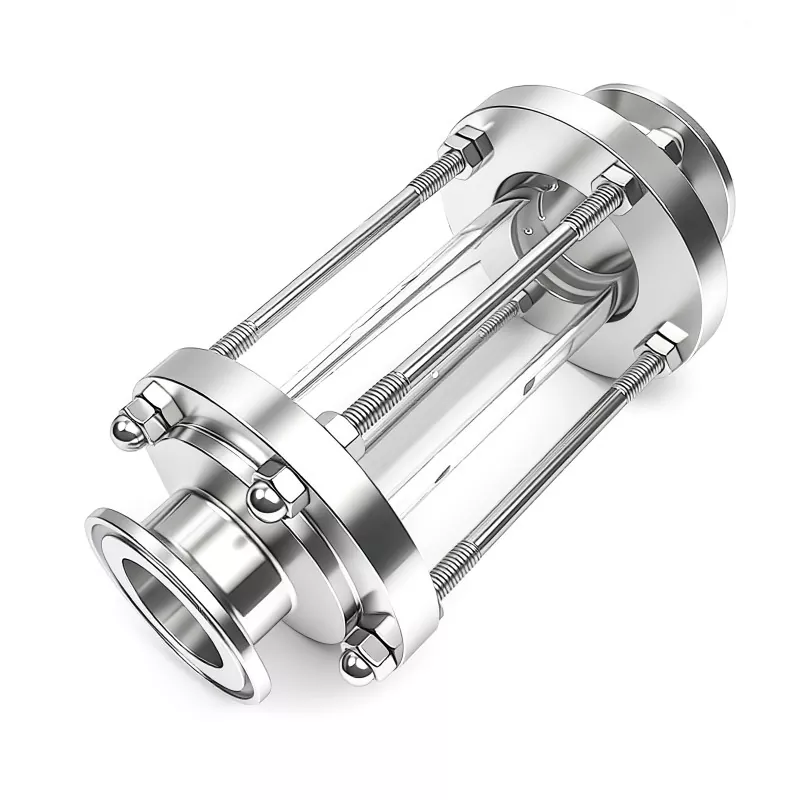

Санитарное смотровое стекло Tri Clamp

Во многих системах обработки жидкостей операторам необходимо проверять состояние среды, не останавливая производство и не открывая трубопровод. Санитарное смотровое стекло обеспечивает прямой обзор, позволяя пользователям наблюдать за потоком жидкости, изменением цвета, пузырьками и возможными загрязнениями во время работы.

Санитарное смотровое стекло Tri Clamp работает через герметичную стеклянную смотровую секцию, установленную между двумя соединениями санитарного трубопровода. Корпус из нержавеющей стали надежно удерживает боросиликатное стекло, а система прокладок создает гигиеническое уплотнение между стеклом и соединительными деталями. Благодаря соединениям Tri-Clamp на обоих концах устройство можно быстро снять для очистки, проверки или замены без сложной разборки.

Смотровые стекла DINGYUE, доступные из нержавеющей стали 304 и 316L, производятся для применений, где требуется легкость очистки, устойчивость к коррозии и надежный визуальный контроль.

Санитарное смотровое стекло с тройным зажимом и обычное смотровое стекло

Технические характеристики

Основные особенности конструкции

Четкое наблюдение без остановки трубопровода

Прозрачная секция из боросиликатного стекла позволяет операторам проверять состояние жидкости непосредственно во время работы. Изменения внешнего вида жидкости, стабильности потока или пузырьков воздуха можно быстро обнаружить, не открывая систему.

Конструкция Tri-Clamp для более быстрого обслуживания

В отличие от конструкций с фиксированным соединением, конструкция Tri-Clamp позволяет снять смотровое стекло, ослабив зажим. Это сокращает время обслуживания при чистке, замене уплотнений или проверке внутреннего состояния.

Гигиеничный внутренний путь потока

Внутренняя поверхность обработана и отполирована для уменьшения удержания остатков. Более плавный путь потока помогает минимизировать области, где могут накапливаться отложения продукта или загрязнения.

Гибкие возможности конфигурации

Доступны различные материалы прокладок, размеры соединений и марки нержавеющей стали для соответствия различным характеристикам жидкости и условиям эксплуатации.

Надежное стекло и уплотнительная конструкция

Смотровое стекло должно выдерживать как визуальный осмотр, так и постоянное давление из трубопровода. DINGYUE использует высокопрочное боросиликатное стекло с хорошей термостойкостью для повышения долговечности во время изменений температуры и циклов очистки.

Система уплотнений разработана на основе точно подобранных компонентов из стекла, прокладок и нержавеющей стали. Доступные материалы прокладок, такие как EPDM, PTFE, силикон и FKM, позволяют клиентам выбирать подходящие характеристики уплотнения в соответствии с различными средами и условиями эксплуатации.

Перед отправкой каждое смотровое стекло проверяется на точность размеров, состояние уплотнения, качество материала и качество поверхности, чтобы обеспечить стабильную работу после установки.

Как правильно выбрать санитарное смотровое стекло с тройным зажимом?

1. Выберите материал в соответствии с состоянием жидкости.

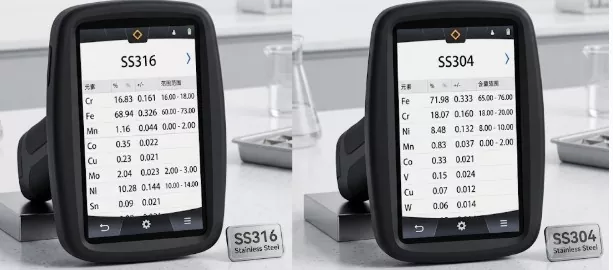

Марка материала влияет на коррозионную стойкость и срок службы.

Нержавеющую сталь 304 обычно выбирают для обычных систем производства продуктов питания и напитков.

Нержавеющая сталь 316L предпочтительнее, когда трубопровод работает с агрессивными средами, фармацевтическими жидкостями или приложениями высокой чистоты.

2. Подберите размер смотрового стекла к существующему трубопроводу.

Правильный размер должен основываться на наружном диаметре санитарной трубки и стандарте Tri-Clamp, а не только на номинальном размере трубы.

Перед заказом подтвердите:

· Внешний диаметр трубы

· Спецификация зажима

· Место для установки

3. Выберите правильный материал прокладки.

Для разных жидкостей требуются разные уплотнительные материалы.

EPDM подходит для жидкостей на водной основе и обычных технологических жидкостей.

ПТФЭ обеспечивает лучшую химическую стойкость для требовательных применений.

FKM часто выбирают для условий более высоких температур или контакта с маслом.

Приложения

Производство молочных продуктов и напитков

Используется для проверки внешнего вида жидкости, состояния потока и аномальных частиц во время перекачки молока, сока и напитков.

Фармацевтика и биотехнология

Применяется в системах с чистыми жидкостями, где требуется визуальный контроль и гигиеническое обслуживание.

Пищевая промышленность

Помогает операторам контролировать поток продукции и поддерживать стабильные производственные условия.

Производство косметики и средств личной гигиены

Подходит для наблюдения за перекачкой жидкости, процессами смешивания и состоянием трубопровода.

Системы жидкостного охлаждения высокой чистоты

Используется в специализированных контурах охлаждения для контроля циркуляции охлаждающей жидкости и выявления аномальных условий потока.
