Приварной полнопроходной санитарный шаровой кран представляет собой санитарный запорный клапан, в котором используется просверленный шар с проходным каналом, соответствующим номинальному отверстию трубопровода. В отличие от конструкций с уменьшенным отверстием, полнопроходная конфигурация сводит к минимуму ограничение, создаваемое корпусом клапана, когда клапан полностью открыт.

Сварное соединение обеспечивает постоянное соединение между клапаном и технологическим трубопроводом, что делает эту конфигурацию особенно подходящей для санитарных систем, где предпочтительно меньшее количество механических соединений.

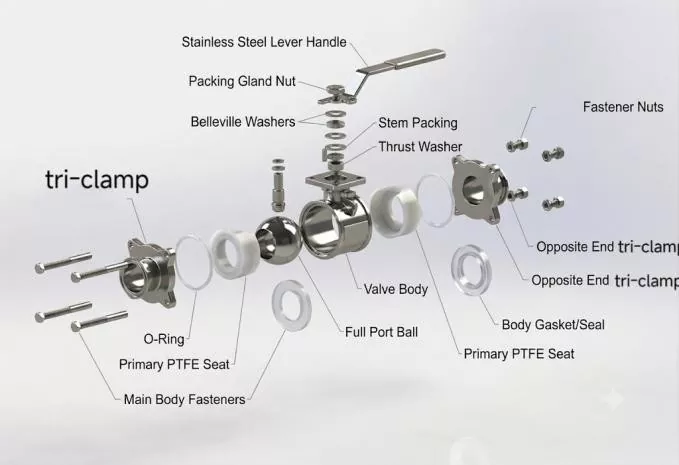

Базовая конструкция включает в себя:

· Корпус клапана из нержавеющей стали.

· Полнопроходной шар из нержавеющей стали

· Прецизионный стержень клапана

· Седло из ПТФЭ или модифицированного ПТФЭ

· Компоненты уплотнения штока

· Концы соединения под сварку

· Варианты ручного, пневматического или электрического привода.

Эта комбинация отличает клапан от обычного шарового крана с резьбой: основное внимание уделяется не просто открытию и закрытию линии, но и поддержанию непрерывного, легко очищаемого пути технологического потока с низкими ограничениями.

Матрица технических параметров

1. Корпус клапана и полнопортовая конструкция.

Корпус откован из цельной нержавеющей стали ASTM A351 CF3M (316L). Ковка устраняет микроскопическую пористость, присущую литой стали, предотвращая попадание опасных сред в металлическую конструкцию. Полнопроходная геометрия означает, что, когда клапан находится в полностью открытом положении, инструмент для очистки скребками может плавно проходить через трубопровод для циклов механической очистки.

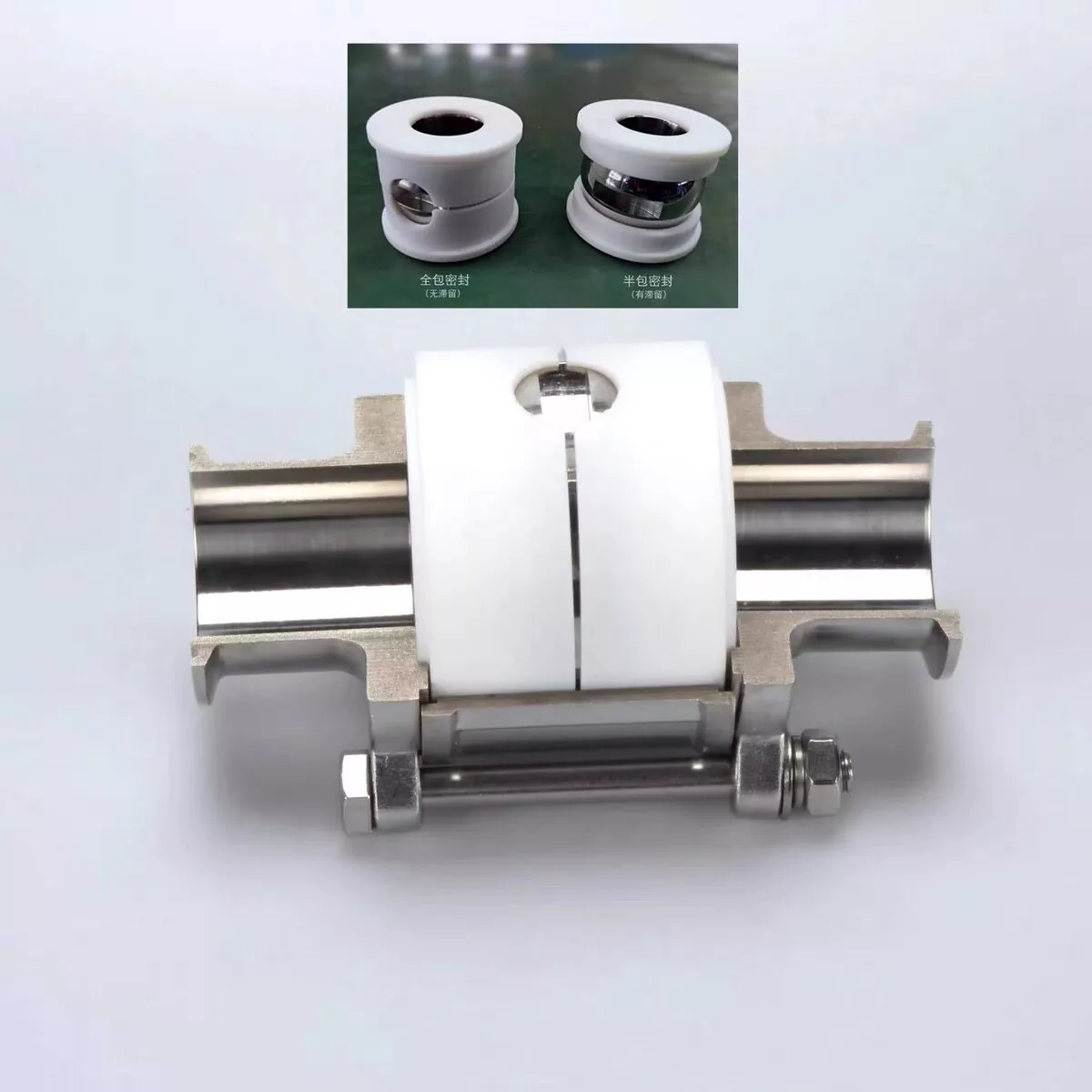

2. Усовершенствованные системы герметизации с заполнением полостей.

В стандартных шаровых кранах между шаром и корпусом клапана намеренно оставлен зазор. Когда жидкости проходят через них, небольшое количество продукта попадает в эти мертвые зоны, что приводит к росту бактерий и загрязнению партии. В наших сварных полнопроходных санитарных шаровых кранах используются изготовленные по индивидуальному заказу седла с заполнением полостей, изготовленные с высокой точностью. Эти седла полностью заполняют пустоту вокруг шара, не оставляя места для остаточных жидкостей.

3. Прецизионные сварные концы

Концы под сварку обрабатываются с соблюдением точных допусков, соответствующих мировым стандартам трубопроводов (ASME BPE, серия AM, DIN 11860, диапазон 2). Удлиненные приварные хвостовики гарантируют, что выделение тепла во время орбитальной сварки TIG не приведет к деформации или плавлению внутренних уплотнений из ПТФЭ, обеспечивая бесшовную установку на автоматические сварочные установки.

[Наш усовершенствованный клапан: полость заполнена -> линейный путь промывки -> нулевые мертвые зоны]

Варианты срабатывания

Приварной полнопроходной санитарный шаровой кран может поставляться для ручного управления или интегрироваться в автоматизированную систему управления технологическим процессом.

Для автоматизированных установок привод следует выбирать в соответствии с требуемым крутящим моментом, рабочей частотой, управляющим сигналом и положением отказа, а не просто подбирать привод под номинальный размер клапана.

Реализация, установка и меры предосторожности

Правильная установка сохранит механические преимущества ваших клапанов высокой чистоты. Следуйте этим инженерным рекомендациям, чтобы обеспечить безупречный ввод системы в эксплуатацию:

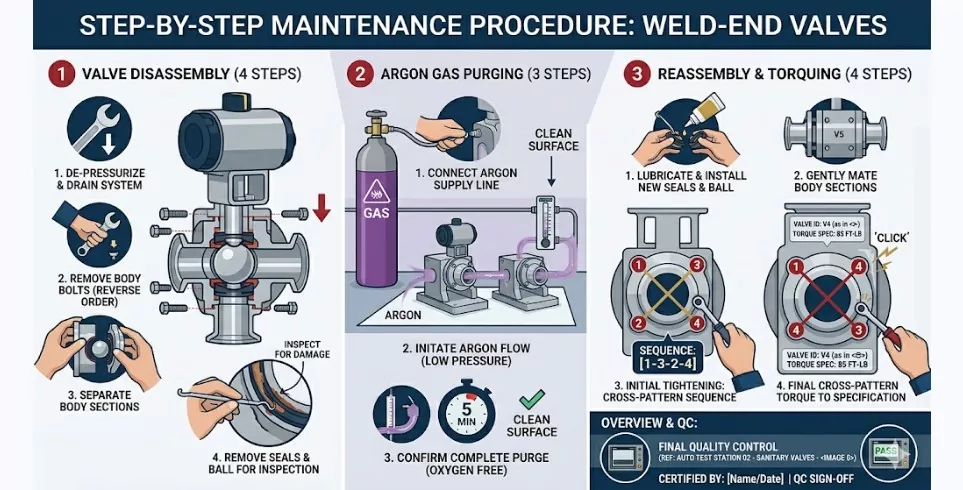

Подготовка перед сваркой. Перед началом автоматической или ручной сварки TIG необходимо полностью разобрать полнопроходной санитарный шаровой кран, чтобы предотвратить деформацию или обгорание внутренних седел из ПТФЭ и уплотнений штока под действием высокого тепла дуги. К трубопроводу следует прикрепить и приварить только две торцевые заглушки.

Почему стоит выбрать DingYue?

Гибкие варианты доставки

Мы ежедневно управляем различными весами и объемами доставки. Например, недавний заказ среднего размера в середине 2026 года имел вес нетто 890 кг, упакованный в компактные транспортировочные коробки. Чтобы максимизировать безопасность во время международных воздушных и морских перевозок, груз был уложен на поддоны с использованием стандартных термообработанных ящиков, в результате чего общий вес брутто достиг 930 кг и было обеспечено удобство обработки стандартными вилочными погрузчиками.

Независимо от того, требуется ли вам неполная загрузка контейнера (LCL), полная загрузка контейнера (FCL) или срочные авиаперевозки через крупных международных курьеров (DHL, FedEx, UPS), наша специализированная команда логистов управляет всей экспортной документацией, документами таможенного оформления и отслеживанием грузов, чтобы обеспечить бесперебойную доставку на ваш объект.

Часто задаваемые вопросы

Что такое полнопроходной санитарный шаровой кран приварной?

Это санитарный шаровой кран с полнопроходным проходом и концами под приварку, предназначенный для постоянной установки в гигиенических или высокочистых трубопроводных системах.

В чем преимущество полнопроходного шарового крана?

Полнопроходная конструкция позволяет внутреннему шариковому каналу точно соответствовать внутреннему отверстию трубопровода в полностью открытом состоянии, помогая минимизировать ограничение потока по сравнению с конструкциями с уменьшенным отверстием.

Почему стоит выбрать сварное соединение вместо соединения Tri-Clamp?

Сварные соединения подходят для постоянных технологических трубопроводов, где предпочтительно использовать меньшее количество разъемных соединений. Соединения Tri-Clamp более удобны, когда требуется частая разборка и техническое обслуживание.

Подходит ли клапан для систем CIP?

Его можно использовать в применимых системах безразборной мойки при условии, что размер клапана, материал седла, температура, давление и химический состав очистки совместимы с фактическими условиями технологического процесса.

Можно ли использовать клапан в биофармацевтических системах?

Да. Применимые конфигурации из стали 316L, санитарная обработка поверхности и сварные соединения могут быть указаны для систем биофармацевтических жидкостей в соответствии с требованиями проекта.

Доступен ли 316L?

Да. Доступна нержавеющая сталь 316L, а для соответствующих конфигураций предлагается нержавеющая сталь 304.

Какие материалы сидений доступны?

Доступные варианты включают ПТФЭ, TFM 1600 и ПТФЭ с заполнением полостей. Соответствующий выбор зависит от среды и условий эксплуатации.

Можно ли автоматизировать этот санитарный шаровой кран?

Да. Доступны варианты ручного, пневматического и электрического привода. Пневматические конфигурации могут поставляться как нормально закрытые, нормально открытые или двойного действия.

Может ли DingYue предоставить сертификаты на материалы?

Для соответствующих заказов DingYue может предоставить отчеты об испытаниях материалов и отслеживание номеров плавок для поддержки проверки материалов и проектной документации.
