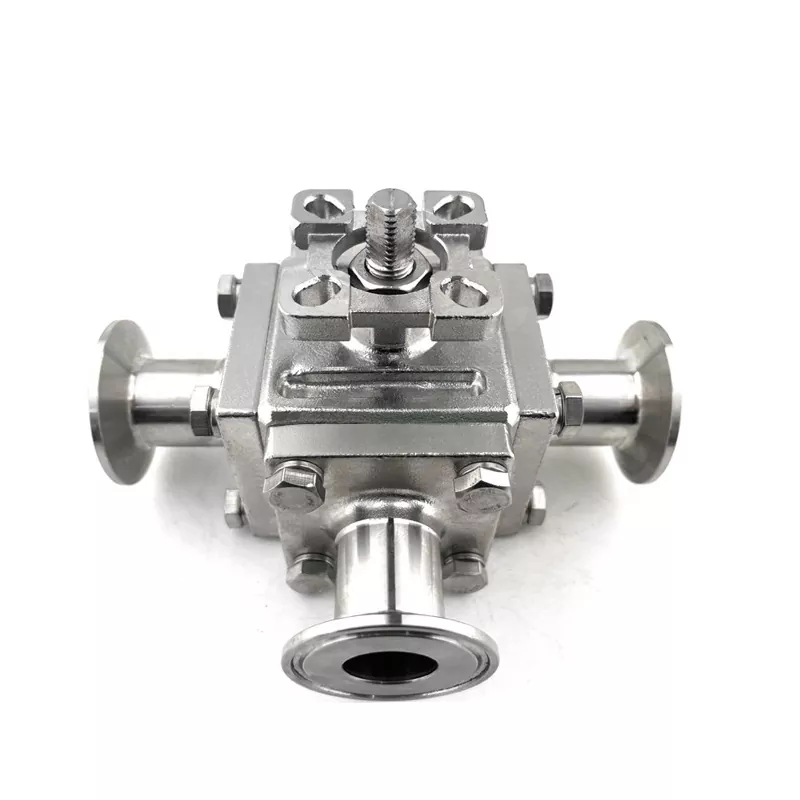

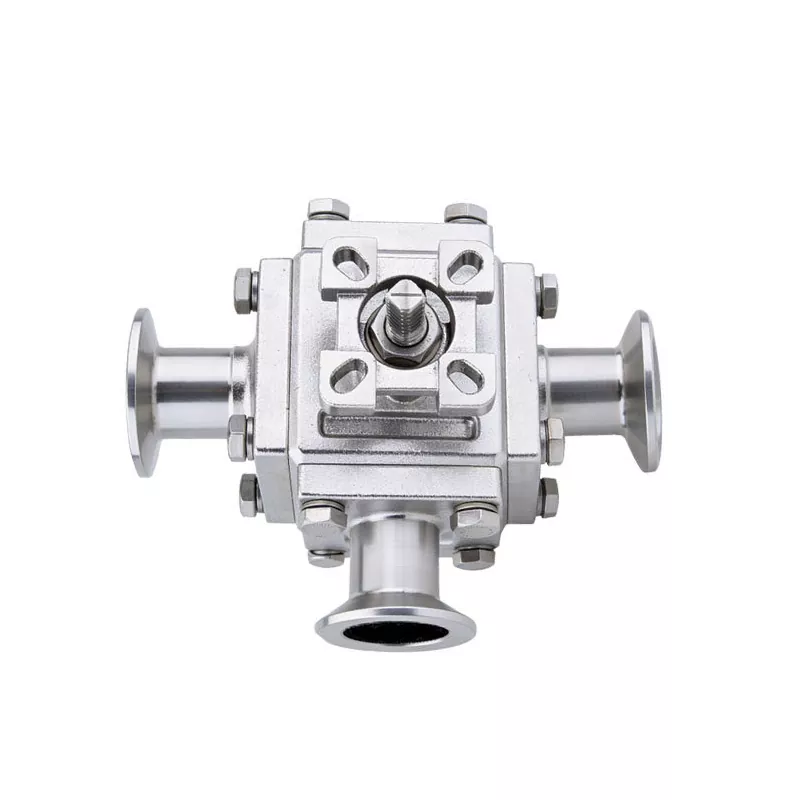

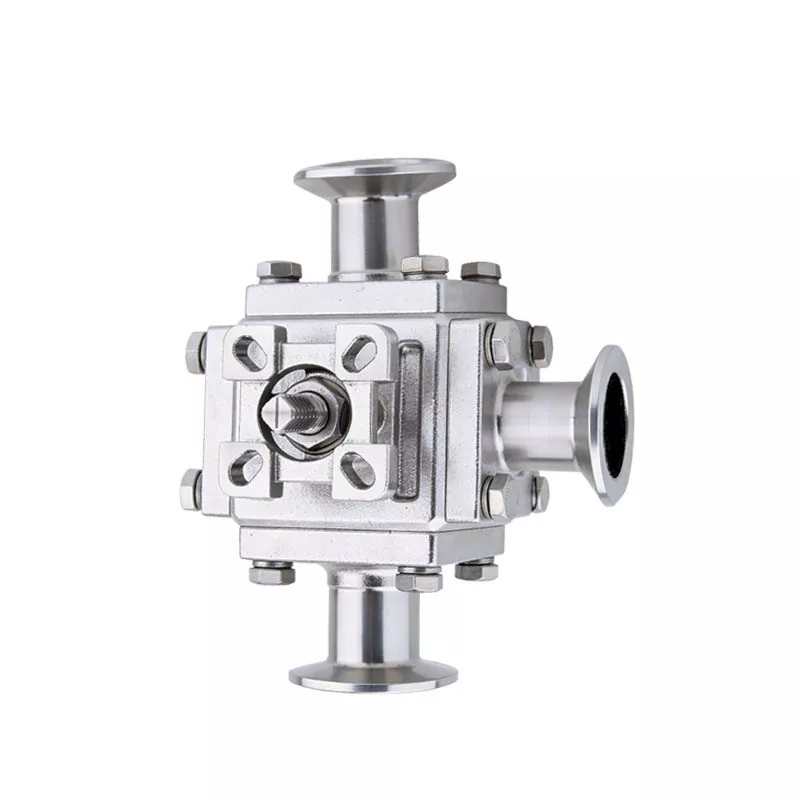

Трехходовой шаровой клапан с герметизированным зажимом

В линиях санитарной обработки конструкция клапанов напрямую влияет на эффективность очистки и контроль загрязнения. Трехходовой шаровой кран с герметизированным зажимом от DINGYUE разработан с герметизированной конструкцией, которая помогает уменьшить площади удержания жидкости и защищает важные уплотнительные детали во время работы. Зажимное соединение обеспечивает более быструю установку и замену по сравнению с традиционными резьбовыми конструкциями, что упрощает обслуживание в часто очищаемых трубопроводных системах. Этот клапан подходит для производства напитков, фармацевтического оборудования и циркуляции жидкостей высокой чистоты. Он обеспечивает практичное переключение потока, одновременно соблюдая строгие гигиенические требования.

Комплексные технические характеристики

Какой трехходовой шаровой кран вам нужен?

Простое руководство для нетехнических закупщиков и менеджеров по закупкам

Оба клапана отлично контролируют направление жидкости, но внутри они устроены по-разному. Вот простая разбивка без жаргона, которая поможет вам выбрать вариант, подходящий для вашего бюджета и системы.

1. Трехходовой шаровой клапан с герметизированным зажимом

Думайте об этом клапане как о широко открытом прямом туннеле. Отверстие внутри клапана точно такого же размера, как и ваш трубопровод.

Максимальный поток, нулевое сопротивление: поскольку нет узких мест, жидкость проходит совершенно плавно. Вашим насосам не придется работать слишком усердно, и вы потеряете нулевое давление.

Лучше всего подходит для густых жидкостей: если ваша жидкость густая (например, соус, паста или гель) или содержит мельчайшие частицы, это лучший выбор, потому что абсолютно ничего не прилипает.

Очень легко чистить: поскольку внутренняя часть абсолютно плоская и прямая, ваша система очистки (CIP/SIP) может легко вымывать старые партии без мертвых зон.

Компромисс: в тяжелом квадратном корпусе используется больше высококачественной нержавеющей стали, что делает его тяжелее и дороже.

2. 3-ходовой шаровой кран с уменьшенным наклоном проходного сечения

Внутри этого клапана средняя часть (шар) немного уже вашей трубы. Чтобы все двигалось хорошо, мы построили плавный постепенный наклон (как небольшую горку), соединяющий середину с обоими концами.

100% полный дренаж: встроенная наклонная конструкция спасает жизнь. Когда вы выключаете систему или промываете ее, оставшаяся жидкость естественным образом стекает вниз и полностью вытекает. Никаких остатков луж или застойной жидкости внутри клапана.

Большая экономия (высокая рентабельность инвестиций): поскольку основные детали немного меньше, клапан легче и гораздо экономичнее. Он обеспечивает премиальные санитарные характеристики по более низкой цене.

Лучше всего подходит для прозрачных жидкостей и газов: идеально подходит для чистой воды, воздуха, газов или охлаждающих жидкостей для центров обработки данных, где незначительное изменение ширины потока не влияет на производительность.

Таблица быстрого сравнения

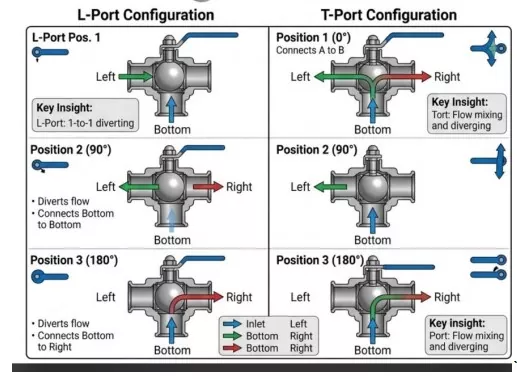

Многоходовые клапаны позволяют инженерам упростить сложные трубопроводные сети, заменяя несколько одноходовых клапанов одним многоходовым узлом. Трехходовой шаровой кран с герметизированным зажимом Трехходовой шаровой клапан с герметизированным зажимом доступен в двух различных конфигурациях портов — L-образный или T-образный — для удовлетворения широкого спектра потребностей в распределении и смешивании технологической жидкости.

Конфигурация L-порта (переключающий клапан)

Конструкция L-образного порта в основном используется для отвода жидкости из одной линии подачи в одно из двух альтернативных направлений. Когда ручка или привод поворачивается на $90^\circ$, внутренний путь потока плавно переключается с выпускного порта A на выходной порт B. Невозможно соединить все три порта одновременно в конфигурации L-порта, что делает его идеальным выбором для изоляции резервного оборудования или переключения путей жидкости между двумя отдельными резервуарами для хранения.

Конфигурация Т-образного порта (смесительно-смесительный клапан)

Конструкция Т-образного порта обеспечивает максимальную гибкость системы. Он может функционировать как перепускной клапан, смесительный клапан или полностью открытый проходной блок. Т-образный клапан может соединять все три порта трубопровода одновременно, позволяя объединить два отдельных технологических потока в единую линию для смешанной жидкости. Кроме того, поворот шара клапана позволяет изолировать отдельные линии или поддерживать полный трехходовой поток, предоставляя вашим инженерам по управлению полную гибкость при проектировании сложных гидравлических сетей.

Часто задаваемые вопросы

Вопрос: Почему для обработки высокой чистоты необходимо инкапсулированное седло?

A: Стандартное седло шарового клапана с трехходовым герметизированным зажимом герметизирует только входное и выходное отверстия, оставляя небольшой открытый зазор между шаром и корпусом клапана. Технологическая жидкость может просочиться в эту полость и застояться. Герметичное седло полностью заполняет это пустое пространство, гарантируя, что никакая среда не может попасть внутрь корпуса клапана.

Вопрос: Может ли этот клапан выдерживать высокотемпературную стерилизацию паром?

А: Да. Наши клапаны, оснащенные седлами из высококачественного полимера TFM 1600, надежно работают при постоянной температуре до $180^\circ\text{C}$, что делает их полностью совместимыми со стандартными циклами термической очистки с очисткой на месте (CIP) и паром на месте (SIP).

Вопрос: Включены ли в поставку полные документы по отслеживанию материалов?

А: Да. Каждая поставка включает в себя подробные отчеты об испытаниях материалов (MTR) по стандарту EN 10204 3.1, показывающие точный химический состав и данные физических испытаний для всех деталей из нержавеющей стали, что обеспечивает полную прослеживаемость до исходного расплава стали.

Выделенное послепродажное обслуживание и гарантийная поддержка

Наши отношения с вашей командой не заканчиваются после того, как товар покидает нашу фабрику. Мы поддерживаем каждый продукт, который создаем, используя комплексную систему поддержки, предназначенную для обеспечения бесперебойной работы ваших производственных линий:

1) Комплексная гарантия. На каждый клапан предоставляется стандартная 12-месячная гарантия на конструкцию, охватывающая материалы и качество изготовления.

2) Готовые к отправке запасные части: Мы поддерживаем большой запас запасных комплектов седел, уплотнений штока и уплотнительных колец на нашем складе, что позволяет нам быстро доставлять детали для технического обслуживания и минимизировать время простоя вашего предприятия.

3) Оперативная техническая поддержка: Наша опытная команда инженерной поддержки доступна по электронной почте или по видеозвонку, чтобы помочь вашей команде с вопросами по установке, настройке привода или устранению неполадок при плановом обслуживании.
