Гибкий шланговый фитинг и обжим Tri Clamp

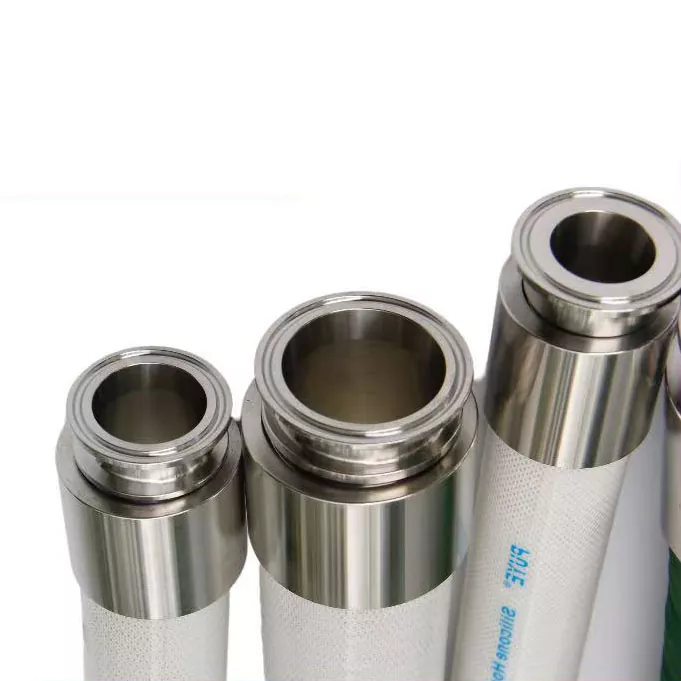

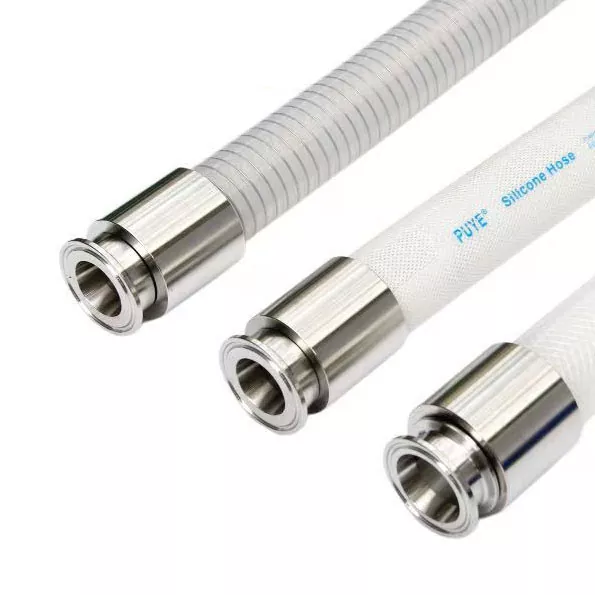

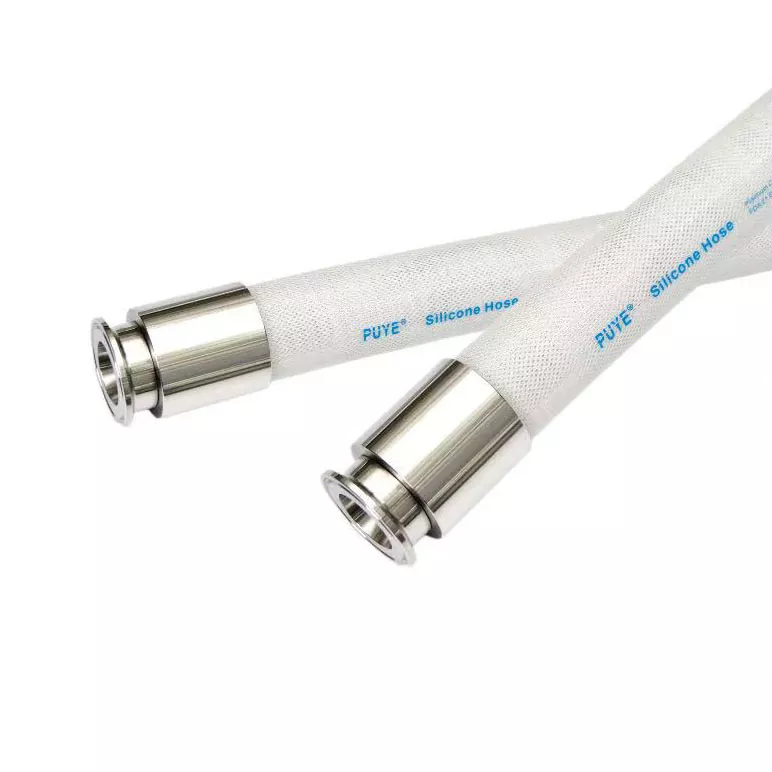

Гибкое соединение шланга часто становится самым слабым местом в системе трубопроводов, особенно когда шланг должен выдерживать изменения давления, частую очистку или повторную установку. В гибких шланговых фитингах и обжимных устройствах Tri Clamp используется заусенец для шланга из нержавеющей стали в сочетании с постоянной обжимной втулкой, которая фиксирует шланг на месте, предотвращая его ослабление или стягивание во время работы.

Конец Tri-Clamp позволяет шлангу в сборе напрямую подключаться к санитарно-техническому трубопроводному оборудованию, а гофрированная втулка создает постоянную удерживающую силу вокруг корпуса шланга. Доступный с фитингами из нержавеющей стали 304 или 316L и гигиеническими материалами шлангов, этот метод соединения подходит для систем, требующих возможности очистки, гибкой прокладки и длительного срока службы. Размеры шлангов, стандарты зажимов и конфигурации фитингов могут быть настроены в соответствии с различными требованиями проекта.

Детали спецификации

Основные преимущества конструкции и материалов

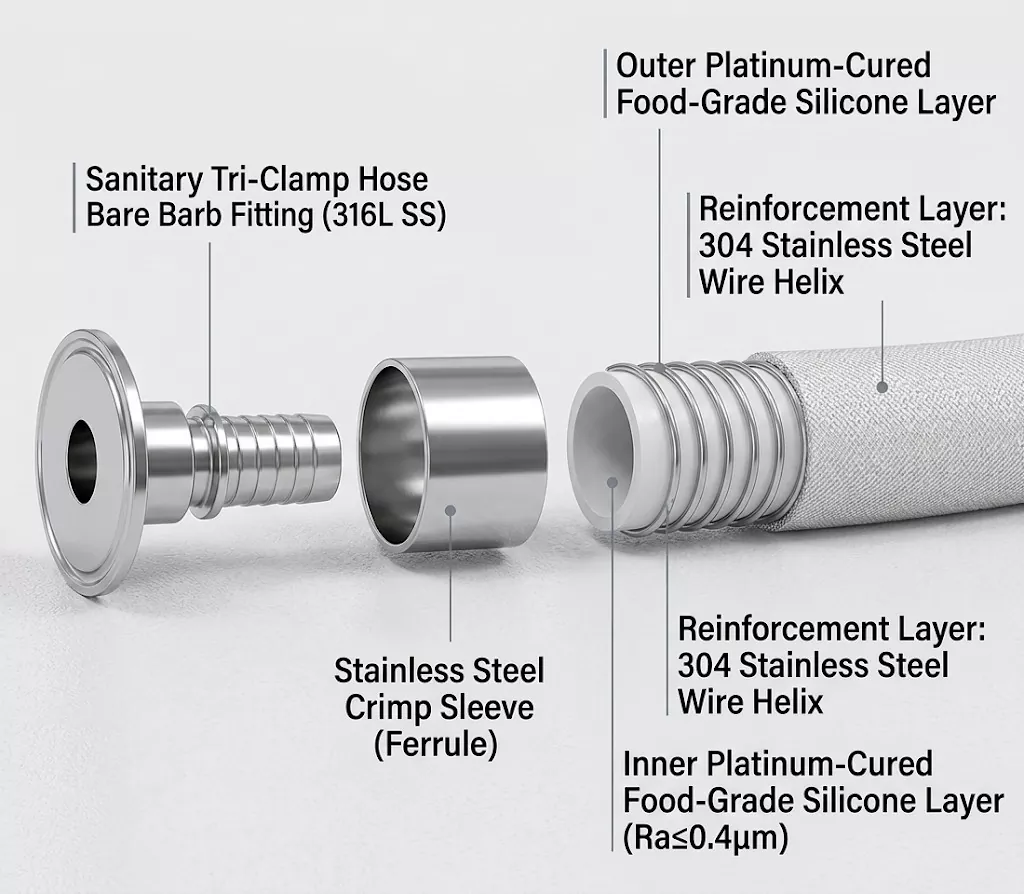

Постоянное постоянно обжатое соединение: втулка из нержавеющей стали обжимается на машине вокруг фитинга с несколькими зазубринами, создавая постоянное, защищенное от несанкционированного доступа уплотнение, которое предотвращает срыв шланга при скачках давления или сильной вибрации.

Силиконовая конструкция, отвержденная платиной: без запаха, вкуса и не выщелачивается. Платиновое отверждение обеспечивает превосходную чистоту и меньшее количество экстрагируемых веществ по сравнению со стандартным силиконом, отвержденным пероксидом.

Устойчивость к вакууму и перегибам: шланг, армированный спиралью из нержавеющей стали 304, сохраняет полный внутренний диаметр во время крутых изгибов и операций высокого вакуума/всасывания, не сплющиваясь и не сжимаясь.

Сверхгладкая зеркальная поверхность внутреннего отверстия: гладкая внутренняя поверхность предотвращает накопление продукта, снижает потери на трение и обеспечивает легкую процедуру очистки CIP/SIP.

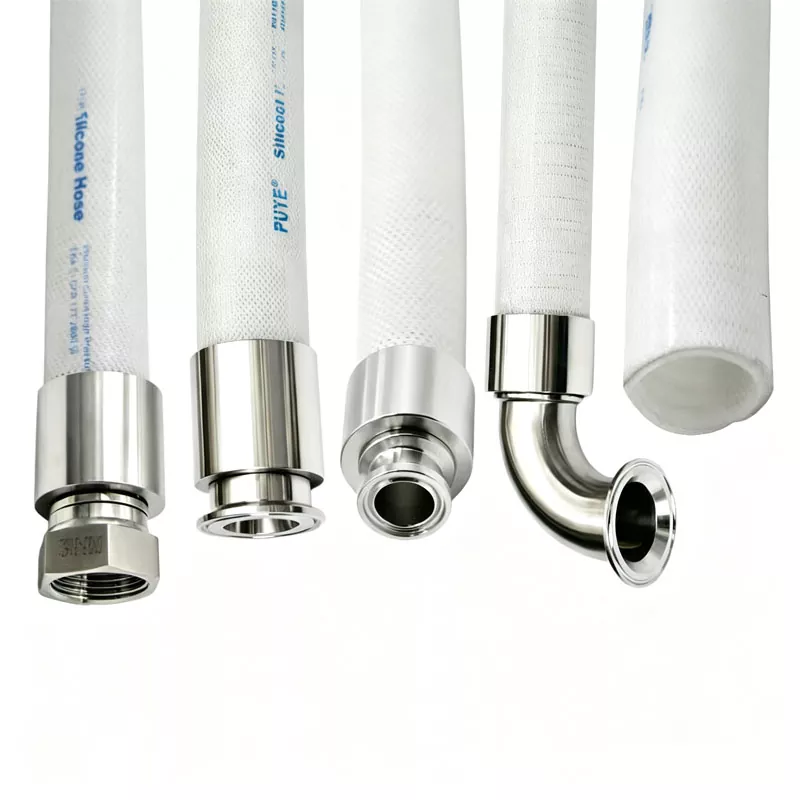

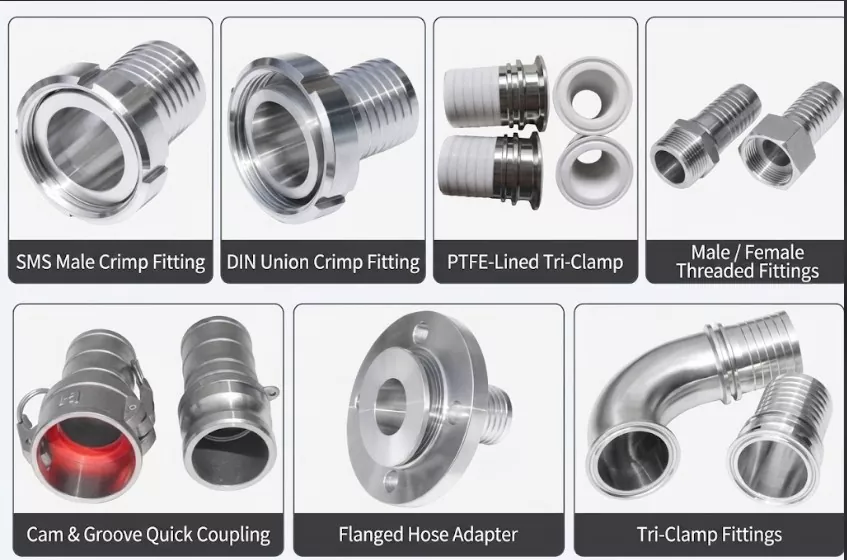

Доступные стили торцевых соединений

Tri-Clamp / Tri-Clover (TC): прямые колена и колена стоимостью 90^\circ$, соответствующие стандартам ASME BPE и 3-A, для быстрой сборки без инструментов.

Европейские санитарные союзы (DIN и SMS): прецизионные накидные гайки DIN и муфты с наружной резьбой SMS для европейского молочного и пивоваренного оборудования.

Промышленные резьбовые переходники: наружная и внутренняя резьба NPT/BSPT для прямого подключения к насосам, коллекторам и жестким трубам.

Фланцевые переходники и переходники Camlock: фланцевые концы ANSI/DIN для систем, работающих в тяжелых условиях, и быстроразъемные соединения Camlock (EC) для быстрой перекачки жидкости.

Коррозионностойкие фитинги с футеровкой из ПТФЭ: фланцевые и зажимные концы с футеровкой из политетрафторэтилена для высокоагрессивных химических растворов.

Часто задаваемые вопросы

Вопрос: Как узнать, соответствует ли этот фитинг моему фитингу для гибкого шланга с тройным зажимом и толщине обжимной стенки?

Ответ: Это очень важно для обжима! Наши фитинги разработаны на основе стандартных внутренних диаметров санитарно-гигиенических шлангов и стандартной толщины стенок. При заказе просто сообщите нам внутренний и внешний диаметр (НД) вашего шланга, и мы предоставим точный размер втулки, чтобы гарантировать безопасное и надежное обжатие.

Вопрос: Существует ли «мертвое пространство» между фитингом гибкого шланга с тройным зажимом и обжимным устройством и фитингом, где могут размножаться бактерии?

О: Не с нашим дизайном! Наши обжимные выносы имеют гладкий, переплетающийся хвост. При правильном обжатии втулкой переход между внутренней облицовкой шланга и стержнем из нержавеющей стали становится практически полностью бесшовным. Это устраняет щели и сохраняет вашу леску на 100% гигиеничной.

Контроль качества ＆ Шероховатость

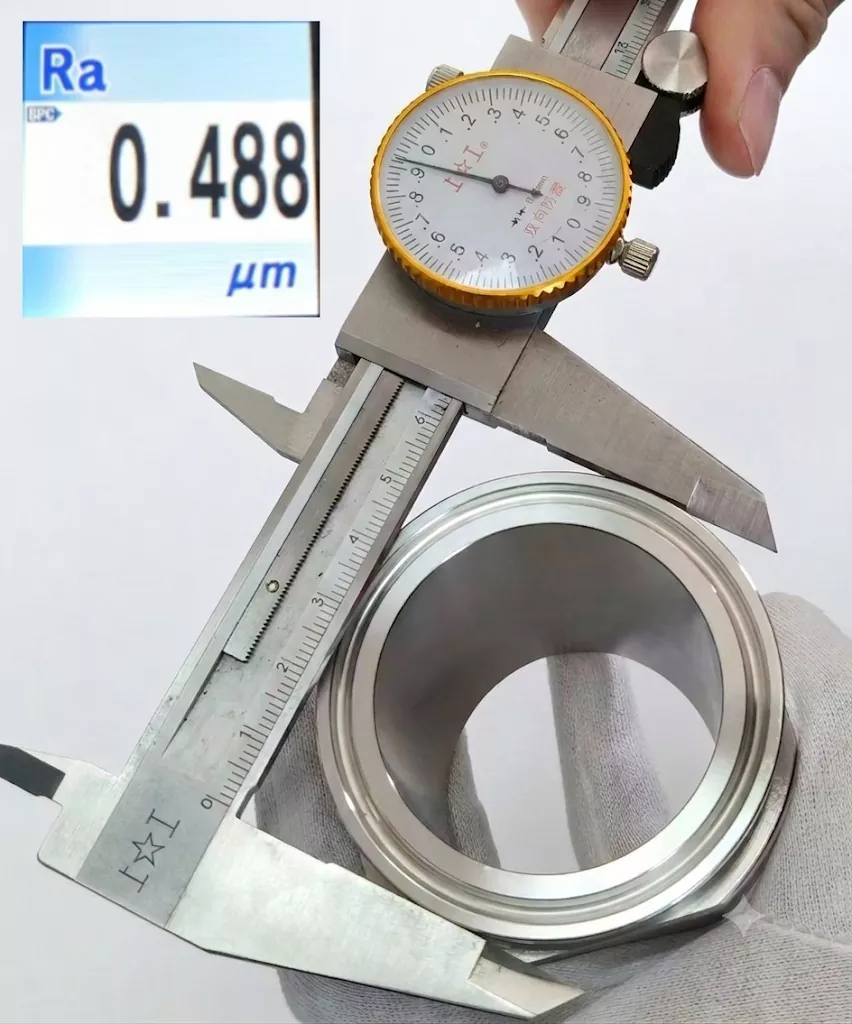

Наш критерий качества прост: совершенство или ничего. Каждая партия проходит 100% проверку высоты, внутреннего диаметра, наружного диаметра и шероховатости внутренней поверхности (Ra < 0,8 мкм). Отгружается только продукция, отвечающая этому высокому стандарту. Будьте уверены, ваш заказ создан и проверен на работоспособность.

Сервисная поддержка от DINGYUE

Каждый проект санитарно-гигиенических трубопроводов предъявляет разные требования: от размеров соединений и выбора материалов до сроков поставки и условий установки. DINGYUE предоставляет техническую поддержку на протяжении всего процесса покупки, чтобы помочь клиентам выбрать подходящие компоненты и беспрепятственно завершить проекты.

Перед производством наша команда помогает с выбором продукта, подтверждением чертежей и индивидуальными требованиями, включая специальные размеры, обработку поверхности, материалы и стандарты соединений. Образцы доступны для тестирования и проверки перед оптовыми заказами.

В процессе производства каждая партия проверяется в соответствии со строгими процедурами контроля качества. Сертификаты материалов, протоколы контроля размеров и документы по отслеживанию производства могут быть предоставлены, чтобы гарантировать соответствие каждого компонента требованиям проекта.

Для международных заказов DINGYUE поддерживает профессиональную упаковку, координацию поставок и обновление заказов от производства до доставки. После получения продуктов клиенты также могут получить рекомендации по установке, техническую помощь и поддержку по замене, когда это необходимо.
