28WB Гигиенические тройники с стыковой сваркой

Конструкция разветвления трубопровода может напрямую влиять на постоянство потока, стабильность давления и общую эффективность системы. В отличие от стандартных ответвлений с более резкими изменениями расхода, наши санитарные тройники с стыковой сваркой True Wyes 28WB создают более плавный переход между тремя секциями трубопровода, помогая жидкостям перемещаться по системе с меньшими помехами.

Изготовленный в соответствии с санитарными требованиями и стандартами ASME BPE, этот фитинг изготовлен из высококачественной нержавеющей стали с точными размерами для надежного монтажа приваркой встык. Постоянное сварное соединение помогает создать чистую и надежную конструкцию трубопровода, что делает его пригодным для таких применений, как фармацевтические технологические линии, биотехнологическое оборудование, системы производства продуктов питания и современные сети жидкостного охлаждения.

Технические характеристики и детали

Почему этот дизайн имеет решающее значение для CDU

Эта конфигурация «Y-образного тройника» предназначена, прежде всего, для оптимизации распределения потока и балансировки системы.

1) Оптимизированная динамика потока. В сложной системе охлаждения, такой как CDU, критически важно обеспечить одинаковый объем жидкости для каждого компонента. Если у вас несколько контуров охлаждения, линейный коллектор создает неравномерное распределение.

2) Равномерный поток: симметричное Y-образное соединение обеспечивает идеальное разделение и распределение входящего потока. Это обеспечивает равный, равномерный расход и постоянное давление жидкости во всех вторичных линиях, что жизненно важно для сбалансированной работы высокопроизводительной электроники.

Низкая турбулентность: гладкие, расположенные под углом ветви уменьшают турбулентность и потери энергии, которые могут возникнуть при резких 90-градусных переходах, повышая эффективность насоса и снижая шум системы.

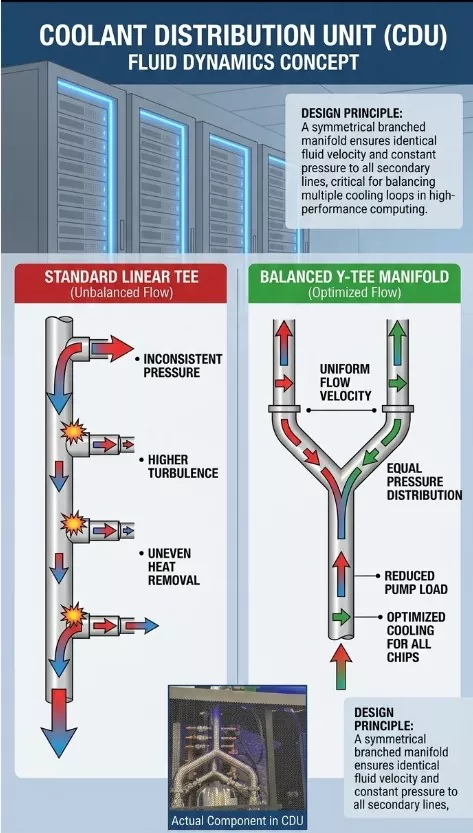

Визуальное сравнение: расходораспределительные коллекторы

Слева: показан стандартный линейный коллектор, в котором поток постепенно ослабевает, что приводит к неравномерному охлаждению.

Справа: показан оптимизированный Y-образный коллектор, который создает идеально симметричный и равномерный поток на всех выходах.

Боковой тройник и настоящий Y-образный тройник

Многие люди путают эти два понятия, потому что они оба похожи на букву «Y». Однако они направляют ваши жидкости совсем по-другому. Вот как правильно выбрать вариант для вашей схемы трубопроводов.

Краткое сравнение  Боковой тройник и настоящий Y-образный тройник

1. Боковой тройник — «Выезд на шоссе»

Как это работает: представьте себе это как шоссе с съездом. Основной транспортный поток движется прямо, без перерывов, а небольшая часть трафика съезжает под пологим углом.

Зачем его использовать: если через ваше предприятие проходит основная линия, и вам просто нужно подключиться к ней, чтобы накормить меньший резервуар или боковую станцию, это то, что вам нужно. Он обеспечивает гораздо более плавный поток, чем стандартный Т-образный тройник стоимостью 90^\circ$.

Лучше всего подходит для: добавления обводных линий или линий отбора проб вдоль основной трубы.

2. True Y-Tee — «Развилка на дороге»

Как это работает: представьте себе развилку на дороге, где заканчивается главная дорога, и вам нужно выбратьлево или право. Он идеально разделяет поток посередине на два симметричных пути.

Зачем его использовать: если вам нужно кормить два одинаковых резервуара или дрожжевых брикета с одинаковой скоростью, вам нужен True Y-образный тройник. Поскольку он идеально симметричен, он обеспечивает сбалансированное давление и одинаковую скорость потока в обоих ответвлениях.

Лучше всего подходит для: равного разделения, симметричных линий наполнения или объединения двух отдельных линий в один основной слив.

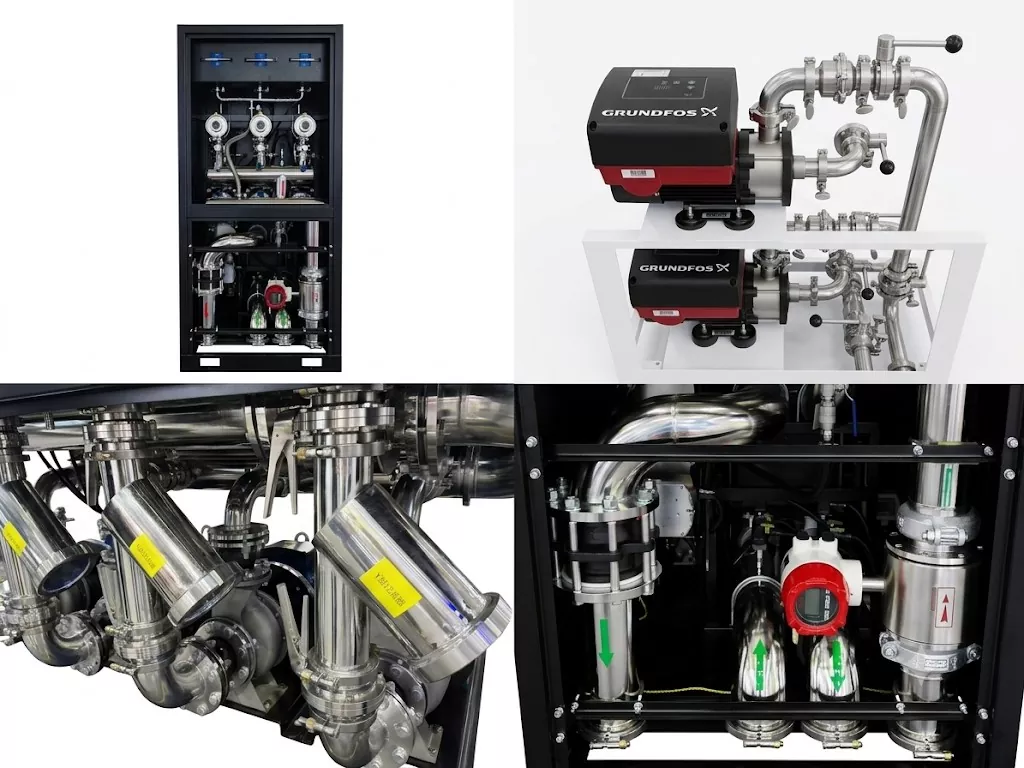

Широко используется в ХДС

Наши сантехнические клапаны и трубопроводная арматура премиум-класса созданы для высокопроизводительных холодильных распределительных устройств. Они помогают обеспечить плавное и безопасное прохождение жидкости через критические контуры охлаждения. Изготовленные из высококачественной нержавеющей стали, они предотвращают утечки и защищают чувствительную электронику. Наши детали просты в установке и долговечны. Они являются идеальным выбором для современных систем жидкостного охлаждения центров обработки данных.
