DIN 11851 Санитарные соединения из нержавеющей стали

Соединения из санитарной нержавеющей стали DIN 11851 — одно из традиционных решений для соединений, используемых в европейском гигиеническом технологическом оборудовании. В отличие от сварных соединений труб, требующих постоянной установки, соединения DIN позволяют операторам отсоединять и повторно соединять секции трубопровода во время проверки, очистки или технического обслуживания оборудования.

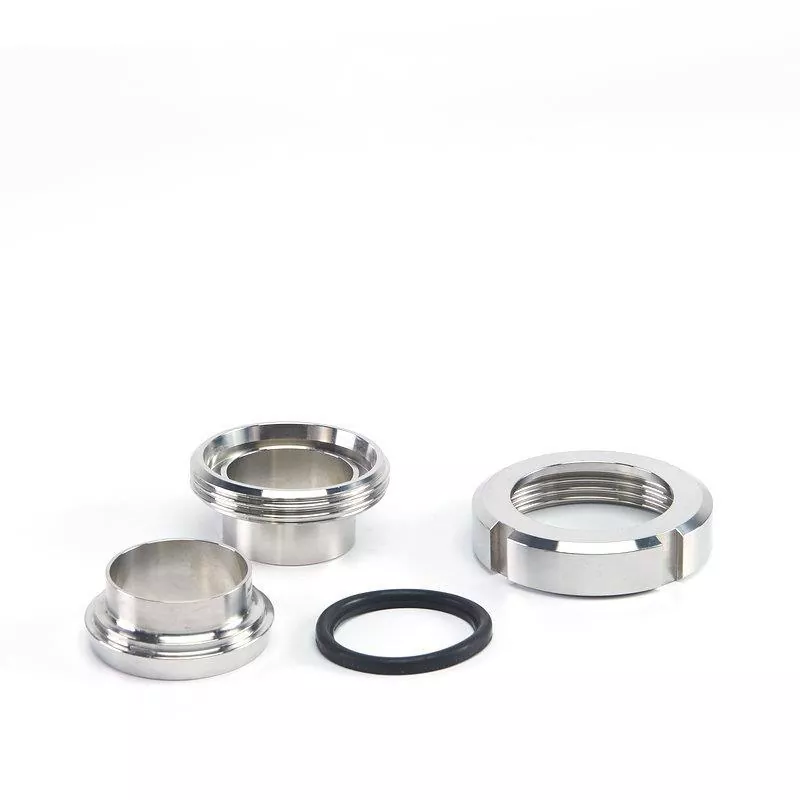

Полный набор соединительных муфт DIN 11851 обычно состоит из круглой шлицевой гайки, охватываемой резьбовой части, вкладыша и уплотнительного кольца. Компоненты, изготовленные с высокой точностью, работают вместе, обеспечивая стабильное механическое соединение, сохраняя при этом плавный внутренний канал потока, подходящий для санитарного применения.

В DINGYUE мы производим сантехнические соединения из нержавеющей стали по стандарту DIN 11851 в соответствии с широко используемыми европейскими требованиями к санитарно-гигиеническим трубам, поставляя полные соединения в сборе и запасные компоненты для производителей продуктов питания, молочных продуктов, напитков, фармацевтических препаратов и технологического оборудования.

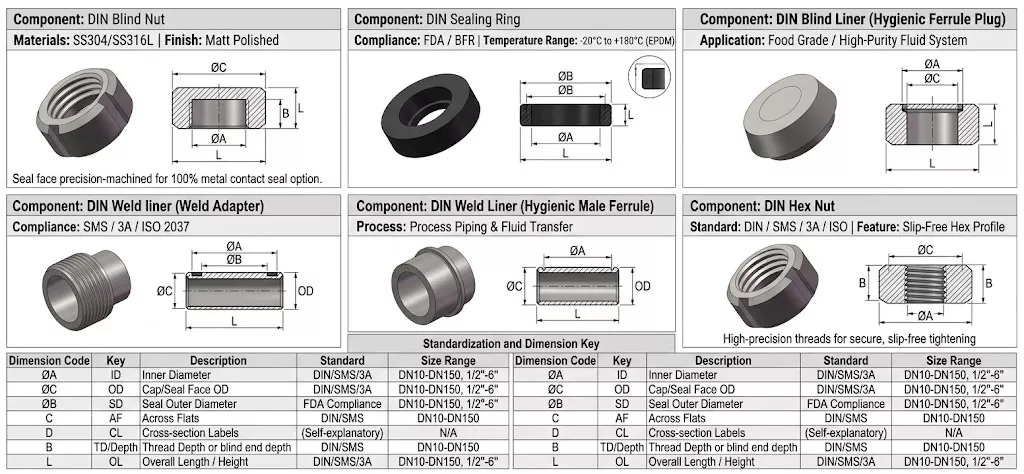

Технические характеристики

Основные сценарии применения

Благодаря прочной метрической конструкции и превосходному номинальному давлению, соединение DIN широко применяется в гигиенических производственных секторах по всему миру:

Пивоварение и производство напитков: незаменимы для распределительных панелей пивоварни, бродильных погребов и линий розлива.

Молочные продукты и переработка молока: широко используется в узлах приема сырого молока, контурах пастеризации и резервуарах для производства сыра.

Фармацевтическая и биотехнологическая промышленность: Надежное соединение резервуаров для приготовления жидкого буфера и технологических линий.

Химическая и косметическая продукция: подходит для линий с кремами высокой вязкости, жидкого мыла и сосудов для смешивания активных ингредиентов.

Руководство по эксплуатации и техническому обслуживанию

Для обеспечения герметичности уплотнения и продления срока службы эластомерного уплотнительного кольца во время эксплуатации:

Правильное выравнивание. Прежде чем задействовать шлицевую гайку, убедитесь, что поверхности охватываемой части и вкладыша концентричны, чтобы избежать истирания резьбы или защемления прокладки.

Гаечный ключ: используйте специальный гаечный ключ DIN C, чтобы затянуть круглую гайку до заданного крутящего момента, не повреждая внешние пазы.

Профилактическое обслуживание: проверяйте все активные соединения DIN во время планового технического обслуживания, проверяя на наличие вздутий уплотнений или вмятин на торцах, а также заменяйте прокладки в рамках планового технического обслуживания.

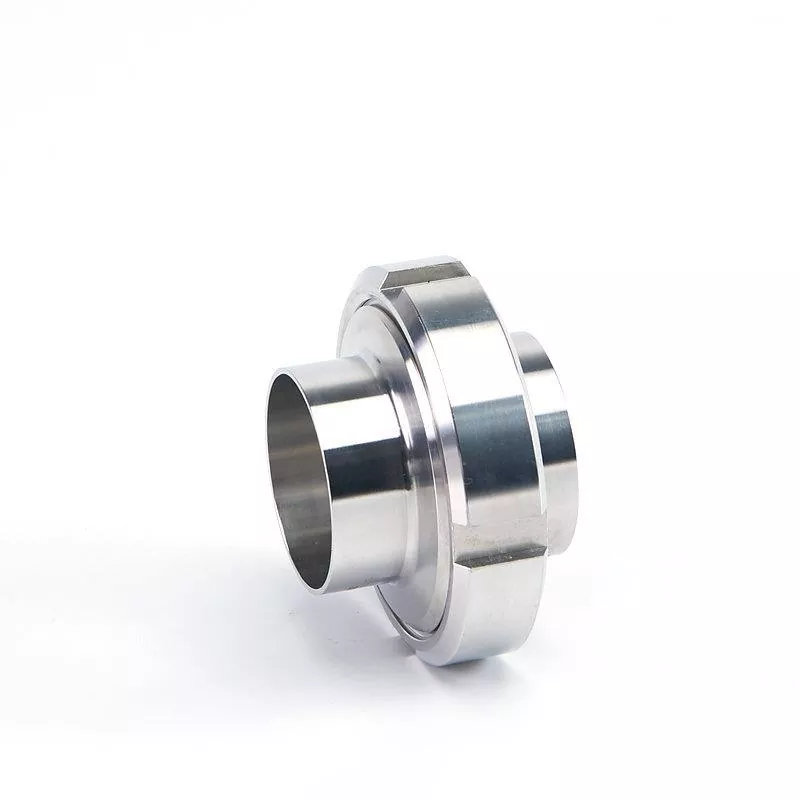

Соединение труба-труба по стандарту DIN

Используется для соединения двух технологических труб в линию, обеспечивая быструю сборку, разборку и проверку линии без резки металла. Идеально подходит для гигиенических систем, требующих частой очистки или обслуживания.

Заглушка DIN-соединителя (торцевая крышка)

Используется для надежной герметизации конца трубопровода под напряжением или порта оборудования. Заменяя вкладыш прочной заглушкой внутри шестигранной гайки, создается стерильный, герметичный тупик для временных отключений или будущих расширений.

Почему у гайки есть прорези

Пазы на гайке спроектированы таким образом, чтобы вы могли надежно затянуть ее с помощью гаечного ключа с крюком. Эти выемки обеспечивают надежный захват инструмента, поэтому вы можете крепко держать его, не соскальзывая, даже мокрыми руками или в ограниченном пространстве.

Часто задаваемые вопросы

В1: В чем разница между санитарными соединениями DIN 11851 и 3A?

DIN 11851 основан на европейских метрических стандартах санитарно-гигиенических труб и широко используется в европейском технологическом оборудовании. Муфты 3А соответствуют санитарным стандартам США и обычно используются с гигиеническими системами трубок американского типа.

В2: Могут ли муфты DIN 11851 заменить существующие сантехнические фитинги?

Да, если размеры труб, характеристики соединений и конструкция уплотнения соответствуют существующей системе. Для проектов по замене рекомендуется подтвердить первоначальный размер DIN.

Вопрос 3: Почему соединения DIN обычно используются в молочной промышленности?

Соединения DIN 11851 имеют долгую историю в европейском молочном оборудовании, поскольку они обеспечивают разъемное соединение, облегчающее очистку, проверку и техническое обслуживание.

В4: Какой материал прокладки выбрать для сантехнического соединения DIN?

Выбор подходящей прокладки зависит от рабочей температуры, чистящих средств и технологической среды. EPDM, силикон, FKM и PTFE обычно выбираются для различных условий эксплуатации.

В5: Поставляете ли вы полные комплекты штуцеров DIN 11851?

Да. DINGYUE поставляет полные соединительные узлы, а также отдельные компоненты для производителей оборудования, дистрибьюторов и проектов замены при техническом обслуживании.

В6: Может ли DINGYUE настроить соединения DIN 11851?

Да. Мы предоставляем индивидуальные размеры, материалы, варианты уплотнений и OEM-производство в соответствии с чертежами заказчика или требованиями к санитарно-техническим трубам.
