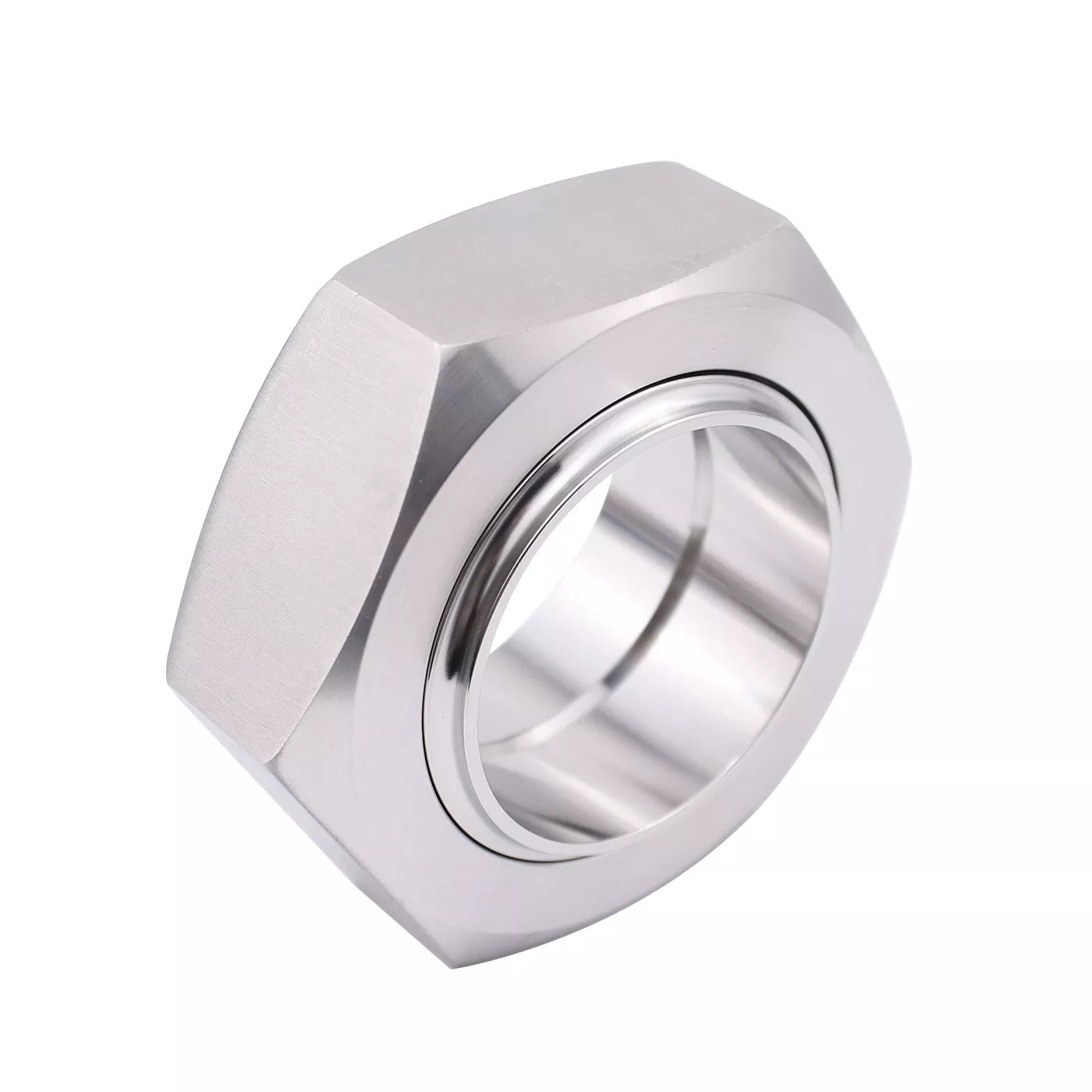

Санитарные соединительные фитинги DINGYUE 3A из нержавеющей стали представляют собой съемное гигиеническое решение для соединения технологических трубопроводов, где требуется частая проверка, очистка или замена оборудования.

В отличие от неразъемных сварных соединений, сантехнические соединения позволяют операторам отсоединять секции труб без резки или повторной сварки трубопровода. Узел штуцера состоит из прецизионно обработанных компонентов, включая резьбовую гайку, охватываемую часть, вкладыш и уплотнительный элемент, которые создают надежное соединение, сохраняя при этом плавный внутренний путь потока.

Эти соединительные фитинги, разработанные в соответствии с санитарными требованиями 3-А, подходят для систем, где важными факторами являются возможность очистки, совместимость материалов и надежность соединения.

Технические характеристики

Стандартное гигиеническое соединение 3-A

Конструкция фитингов из санитарной нержавеющей стали 3A направлена ​​на снижение риска загрязнения и упрощение процедур очистки. Гладкие обрабатываемые поверхности и правильно подобранные соединительные компоненты помогают поддерживать гигиенические условия в технологических трубопроводах.

Для оборудования для пищевой промышленности, производства напитков и фармацевтической продукции выбор способа подключения, соответствующего санитарным требованиям, помогает сохранить работоспособность системы в течение длительной эксплуатации.

Легкая разборка для проверки и обслуживания

Одной из основных причин, по которой клиенты выбирают фитинги, является доступность.

По сравнению со сварными соединениями санитарный патрубок можно открыть, когда оборудование требует осмотра, очистки или замены компонентов. Это делает его подходящим для технологических систем, требующих регулярного доступа для технического обслуживания.

Конструкция из нержавеющей стали для гигиенических применений

DINGYUE поставляет фитинги 3A, изготовленные из нержавеющей стали 304 и 316L.

Нержавеющую сталь 316L обычно выбирают для фармацевтической промышленности и сред с высокой степенью коррозии из-за ее улучшенной коррозионной стойкости, а нержавеющая сталь 304 обеспечивает практическое решение для общего применения в пищевой промышленности и производстве напитков.

Надежная замена существующих сантехнических систем

Для проектов по техническому обслуживанию и модернизации оборудования важно обеспечить соответствие первоначальным размерам муфты.

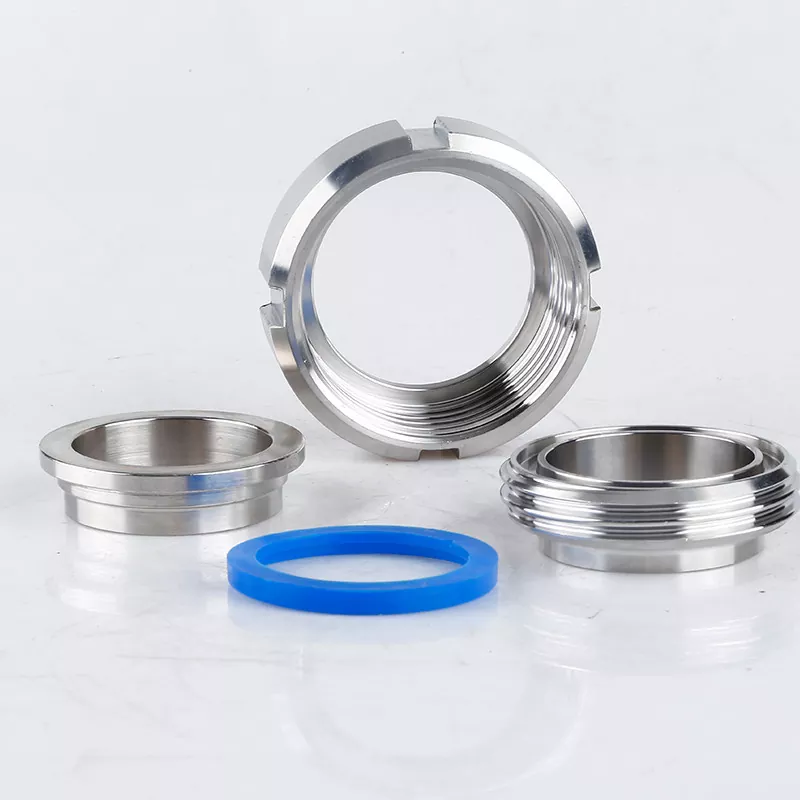

Мы поставляем запасные комплекты соединительных муфт с совместимыми компонентами, в том числе:

·Накидная гайка

· Мужская часть

· Лайнер

· Прокладки/уплотнительные компоненты

Это помогает клиентам заменять изношенные компоненты без изменения существующей конструкции трубопровода.

Приложения

Производство продуктов питания и напитков

Линии по производству продуктов питания и напитков требуют санитарных соединений, которые выдерживают частую очистку и смену производства.

· Оборудование для переработки молока

· Системы транспортировки напитков

· Пивоваренное оборудование

· Трубопроводы подачи ингредиентов

Съемная конструкция позволяет операторам получать доступ к секциям трубопровода во время технического обслуживания без серьезных модификаций трубопровода.

Фармацевтические и биотехнологические системы

Фармацевтическое оборудование требует строгого контроля чистоты и совместимости материалов.

· Технологические блоки

· Чистые системы перекачки жидкости

· Подключения фармацевтического оборудования

· Лабораторные и опытно-производственные комплексы

Гигиеничная конструкция подходит для применений, где требуется регулярный осмотр и очистка.

Производство сантехнического оборудования

Производителям оборудования часто требуются стандартизированные соединительные компоненты, которые можно интегрировать в резервуары, насосы, клапаны и технологические модули.

DINGYUE поставляет комплекты соединительных муфт для OEM-приложений, требующих одинаковых размеров, отслеживаемости материалов и стабильных поставок.

Техническое обслуживание и разборка

Основным преимуществом сантехнических фитингов является то, что они обеспечивают более легкий доступ к трубопроводной системе во время технического обслуживания.

При разборке соединения 3А операторам обычно необходимо только:

1. Остановите технологический процесс и сбросьте давление в системе.

2. Ослабьте накидную гайку, используя подходящие инструменты.

3. Разберите соединительные компоненты для проверки или очистки.

4. Перед повторной сборкой проверьте состояние прокладки.

При обслуживании следует обратить внимание на:

· Правильное выравнивание между соединительными частями

· Состояние уплотнительных поверхностей прокладок

· Износ резьбы накидной гайки

· Повреждение или деформация уплотнительных компонентов.

Замена изношенных прокладок и поддержание чистоты уплотнительных поверхностей позволяет продлить срок службы соединительного узла.

Часто задаваемые вопросы

Вопрос 1: В чем основное структурное различие между соединением 3A и соединением SMS или DIN?

Ответ: В штуцерах 3A используются трубы дюймовых размеров США и особая геометрия уплотнений со скосом или плоской поверхностью, соответствующие американским стандартам 3-A, тогда как в штуцерах SMS и DIN соответствуют европейским стандартам размеров и резьбы.

В2: Могу ли я заменить детали разных производителей для штуцера 3А?

О: Хотя стандартное соединение 3А соответствует номинальным размерам, небольшие допуски на обработку резьбы гаечного ключа и седел прокладок могут различаться; Для обеспечения бесперебойной работы рекомендуется использовать полные комплекты или проверенные соответствующие компоненты от одного и того же поставщика.

Вопрос 3. Подходят ли фитинги из санитарной нержавеющей стали 3A для фармацевтического применения?

Да. Соединительные фитинги 3A, изготовленные из нержавеющей стали 316L, обычно используются в фармацевтических и экологически чистых технологических системах, где требуется гигиеничная конструкция и надежный доступ для обслуживания.

В4: Могу ли я использовать запасные части от разных поставщиков?

Хотя размеры соединения 3A соответствуют стандартным требованиям, допуски на обработку и соответствие компонентов могут различаться у разных производителей. Использование полного комплекта штуцеров помогает обеспечить надлежащую герметичность.

В5: Какой материал из нержавеющей стали мне выбрать: 304 или 316L?

Нержавеющая сталь 304 обычно используется для производства продуктов питания и напитков. Нержавеющая сталь 316L предпочтительна для фармацевтических, химических и других применений, требующих более высокой коррозионной стойкости.

В6: Какие материалы прокладок доступны для фитингов 3A?

DINGYUE поставляет различные варианты прокладок, включая EPDM, силикон, FKM и PTFE. Выбор подходящего материала зависит от температуры, чистящих средств и технологической среды.
