Санитарный длинный приварной наконечник 316L для гигиенических трубопроводных систем

В крупных проектах гигиенических трубопроводов для подключения сантехнического оборудования к промышленным трубопроводным сетям часто требуется нечто большее, чем просто стандартная муфта. Различные системы размеров труб, требования к сварке и условия установки могут создавать проблемы при интеграции трубопроводов.

Санитарная длинная приварная втулка 316L для систем гигиенических трубопроводов обеспечивает расширенную зону сварки, что позволяет упростить позиционирование и повысить стабильность сварки между трубами Schedule и соединениями санитарно-гигиенических зажимов. Более длинный участок сварного шва особенно подходит для сварки TIG и орбитальной сварки, обычно используемых в трубопроводных системах высокой чистоты.

Изготовленное из нержавеющей стали 316L с точным контролем размеров и гладкими внутренними поверхностями, это уплотнительное кольцо помогает поддерживать чистоту путей потока, обеспечивая при этом надежную установку в сложных условиях, таких как биофармацевтические предприятия, заводы по производству полупроводников, контуры жидкостного охлаждения центров обработки данных и санитарно-технологическое оборудование.

Технические характеристики

Почему стоит выбирать длинную приварную втулку вместо стандартной втулки?

Больше места для сварки при сложной установке трубопроводов

Большие системы санитарно-гигиенических трубопроводов часто требуют точного позиционирования перед сваркой. Короткая сварочная секция может ограничить гибкость установки и затруднить выравнивание, особенно на трубах большего диаметра или сборных трубных узлах.

Удлиненная конструкция цилиндра санитарной длинной сварной втулки 316L обеспечивает дополнительную длину сварки, предоставляя монтажникам больше места для точного выравнивания и стабильных сварочных операций.

Это делает его практичным выбором для:

· Системы трубопроводов с орбитальной сваркой

· Крупные технологические агрегаты

· Постоянные гигиенические трубопроводы

· Системы циркуляции жидкости высокой чистоты

Разработан для использования с регулярными трубами.

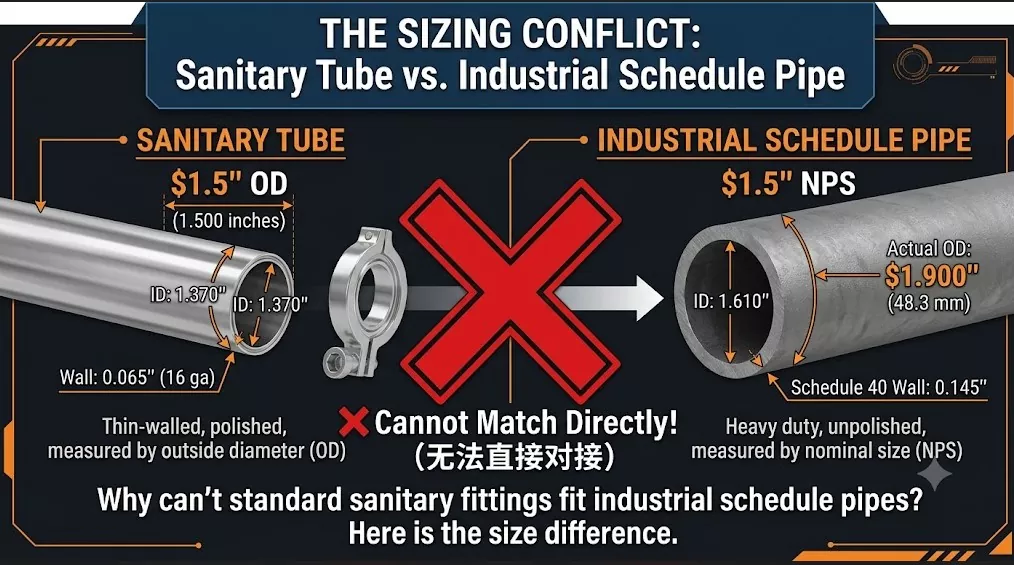

Традиционные санитарно-гигиенические муфты обычно используются со стандартными санитарно-гигиеническими трубками, но во многих промышленных проектах используются размеры труб Schedule для более высоких механических характеристик.

Длинная сварная втулка 14AM7X устраняет этот разрыв в размерах, сочетая в себе:

· Расписание совместимости сварки труб

· Гибкость санитарного соединения Tri-Clamp

·Гигиеничная конструкция внутреннего потока

Это позволяет инженерам соединять мощные трубопроводные сети с клапанами, насосами, резервуарами и оборудованием, требующим санитарных зажимных соединений.

Инженерные преимущества

Надежная сварочная интеграция

Удлиненный конец сварного шва обеспечивает более контролируемые процедуры сварки по сравнению с короткими наконечниками. Это помогает уменьшить трудности при установке и улучшить согласованность при изготовлении трубопровода.

Для систем, требующих орбитальной сварки, дополнительная длина сварного шва обеспечивает лучший доступ и контроль процесса.

Нержавеющая сталь 316L для сред высокой чистоты

Нержавеющая сталь 316L широко используется в тех случаях, когда важны коррозионная стойкость и чистота.

По сравнению со стандартными марками нержавеющей стали, 316L предлагает:

· Повышенная устойчивость к точечной коррозии

· Повышенная производительность в требовательных к текучим средам

· Совместимость с водой высокой чистоты и технологическими средами

Он обычно используется в:

· Фармацевтические системы водоснабжения

· Доставка полупроводниковой химии

· Циркуляционные контуры жидкостного охлаждения

· Оборудование для производства продуктов питания и напитков

Гладкая внутренняя поверхность обеспечивает возможность работы с чистой жидкостью

Для санитарного длинного приварного наконечника 316L для гигиенических трубопроводных систем качество внутренней поверхности напрямую влияет на эффективность очистки и контроль загрязнения.

Длинные сварные втулки DINGYUE изготовлены с контролируемой внутренней геометрией, что позволяет уменьшить ненужные нарушения потока и помогает поддерживать чистоту окружающей среды в трубопроводе.

Где используется санитарное длинное приварное кольцо 316L

Биофармацевтические технологические системы

Используется в системах WFI, контурах очищенной воды и соединениях технологического оборудования, где требуется гигиеническая сварка и отслеживание материалов.

Полупроводниковые жидкостные системы высокой чистоты

Подходит для трубопроводов подачи сверхчистой воды и химикатов, где критически важны контроль загрязнения и надежная работа нержавеющей стали.

Инфраструктура жидкостного охлаждения центров обработки данных

Современные системы жидкостного охлаждения требуют надежных соединений труб из нержавеющей стали вокруг блоков CDU, коллекторов и контуров охлаждения.

Длинная сварная втулка помогает интегрировать компоненты сантехнических зажимов в более крупные сети трубопроводов Schedule, сохраняя при этом гибкость обслуживания.

Оборудование для производства продуктов питания и напитков

Применяется в гигиенических производственных линиях, где важны очищаемость, коррозионная стойкость и простота обслуживания.

Длинная приварная втулка 14AM7X по сравнению со стандартной втулкой

Производство и контроль качества

Каждая длинная сварная втулка DINGYUE изготавливается с использованием контролируемых процессов механической обработки, что обеспечивает точность размеров и надежность установки.

Производство включает в себя:

· Проверка сырья 316L

· Прецизионная обработка с ЧПУ

· Проверка размеров

· Проверка качества поверхности

· Отслеживание количества плавок

· Поддержка документации по материалам

Для критически важных отраслей, таких как фармацевтика, производство полупроводников и жидкостное охлаждение, единообразие размеров и отслеживание материалов помогают снизить риски при установке во время крупномасштабных проектов.

Часто задаваемые вопросы

Вопрос 1: В чем разница между стандартным наконечником и длинным приварным наконечником?

Стандартная манжета в основном используется для обычных сантехнических соединений, а длинная приварная манжета обеспечивает удлиненную сварочную секцию для более крупных трубопроводных систем. Более длинная зона сварки упрощает монтаж и особенно подходит для орбитальной сварки и постоянных технологических трубопроводов.

В2: Можно ли использовать этот наконечник для систем жидкостного охлаждения?

Да. Санитарные длинные приварные втулки 316L подходят для систем жидкостного охлаждения, где требуются трубопроводы из нержавеющей стали, чистые соединения и надежная долговременная работа, включая CDU и контуры охлаждения высокой плотности.

В3: Почему стоит выбрать нержавеющую сталь 316L вместо нержавеющей стали 304?

316L обеспечивает лучшую устойчивость к коррозии и точечной коррозии, что делает его более подходящим для жидкостей высокой чистоты, фармацевтических систем, полупроводниковых устройств и требовательных условий охлаждения.

В4: Предоставляете ли вы сертификаты на материалы для этих наконечников?

Да. DINGYUE может предоставить документы по отслеживанию материалов, включая отчеты MTR и записи номеров плавок, в соответствии с требованиями проекта.

В5: Совместимы ли эти наконечники с орбитальной сваркой?

Да. Удлиненная сварочная секция предназначена для обеспечения лучшего доступа к сварке и подходит для сварки TIG и орбитальной сварки.

В6: Может ли DINGYUE настроить размеры или размеры?

Да. Нестандартные размеры, материалы, обработка поверхности и особые требования проекта могут быть обсуждены на основе ваших спецификаций трубопроводов.
