Многие промышленные компоненты поставляются со стандартными резьбовыми соединениями, а системы гигиенической обработки обычно строятся на трубах Tri-Clamp. Когда эти две системы должны работать вместе, замена существующего оборудования зачастую не требуется.
Переходники DINGYUE 22MP с внутренней резьбой NPT создают прямой интерфейс между трубопроводами Tri-Clamp и компонентами с наружной резьбой NPT. Такая конструкция помогает инженерам интегрировать клапаны, приборы и вспомогательное оборудование в санитарно-технические системы, сохраняя при этом простоту установки и эффективность обслуживания.
|
Категория |
Основные характеристики/опции |
Применение и возможности |
|
Тип продукта/номер детали. |
• 22MP (переходник с резьбой Tri-Clamp x наружная NPT) |
Обеспечивает герметичный переход между санитарными системами Tri-Clamp и резьбовыми трубопроводами, датчиками или вспомогательным оборудованием. |
|
Марка материала |
• Нержавеющая сталь 316L (1.4404) • Нержавеющая сталь 304 (1.4301) |
316L: Предпочтителен для биофармацевтических препаратов, жидкостей высокой чистоты и линий жидкостного охлаждения из-за низкого содержания углерода и более высокой коррозионной стойкости. 304: Стандартный коммерческий сорт для продуктов питания, напитков, молочных продуктов и общей переработки. |
|
Резьбовое соединение |
• Наружная резьба NPT (ANSI/ASME B1.20.1) • Прецизионно обработанная коническая резьба. |
Обеспечивает плотное зацепление и надежное уплотнение в сочетании с резьбовым герметиком (лента/паста из ПТФЭ) или при соединении с компонентами с внутренней резьбой NPT. |
|
Обработка профиля |
• Изготовлен из цельного кованого прутка. • Доступен с лыской или шестигранным корпусом под ключ или без него. |
Плоская поверхность/шестигранный корпус ключа позволяют надежно затягивать стандартными инструментами, не повреждая поверхность фланца санитарного зажима. |
|
Стандарты и соответствие |
• Санитарные стандарты 3-А (сертификация 63-04). • Соответствует ASME BPE • FDA 21 CFR 177.2600 и класс VI USP (для прокладок) • Прослеживаемость: протокол заводских испытаний (MTR) с отслеживанием номера плавки. |
Полностью сертифицирован для гигиенической обработки, гарантируя соответствие состава материала и глобальную взаимозаменяемость. |
Проект санитарно-технического трубопровода может включать компоненты от разных поставщиков, а стандарты соединений не всегда совпадают.
Переходники с внутренней резьбой NPT 22MP обеспечивают переходную точку между компонентами трубопровода Tri-Clamp и компонентами с наружной резьбой NPT, помогая подрядчикам интегрировать новое оборудование в существующие системы без серьезных изменений трубопровода.
Дополнительный шестигранный корпус позволяет монтажникам применять необходимое усилие затяжки с помощью стандартных инструментов, одновременно защищая область соединения зажима.
Такая конструкция особенно полезна при сборке, замене и техническом обслуживании оборудования, где важна эффективность установки.
По сравнению с несъемными приварными модификациями адаптер на основе зажима упрощает замену и будущую регулировку системы.
Для инженеров-технологов это означает сокращение времени простоев при добавлении приборов, изменении компоновки оборудования или модернизации контуров жидкости.

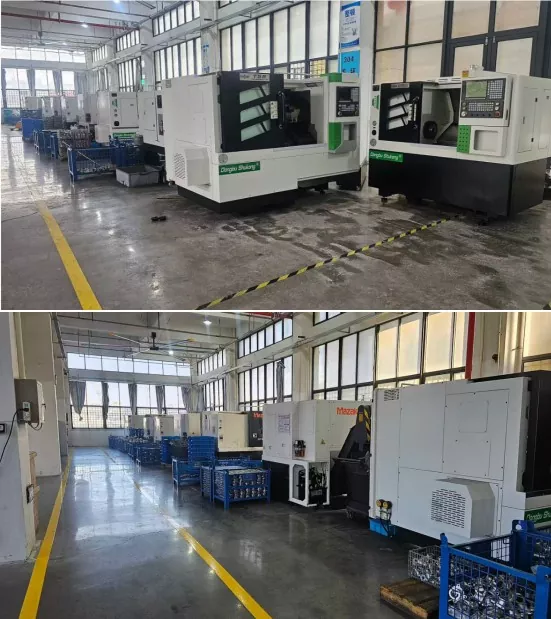

DINGYUE производит переходники с внутренней резьбой NPT 22MP путем прецизионной обработки на станке с ЧПУ, что обеспечивает постоянную точность резьбы и размеры соединений.
Материалы из нержавеющей стали 304 и 316L тщательно контролируются во время производства. Для приложений, требующих отслеживаемости, доступны сертификаты материалов и инспекционная документация, подтверждающая требования проекта.

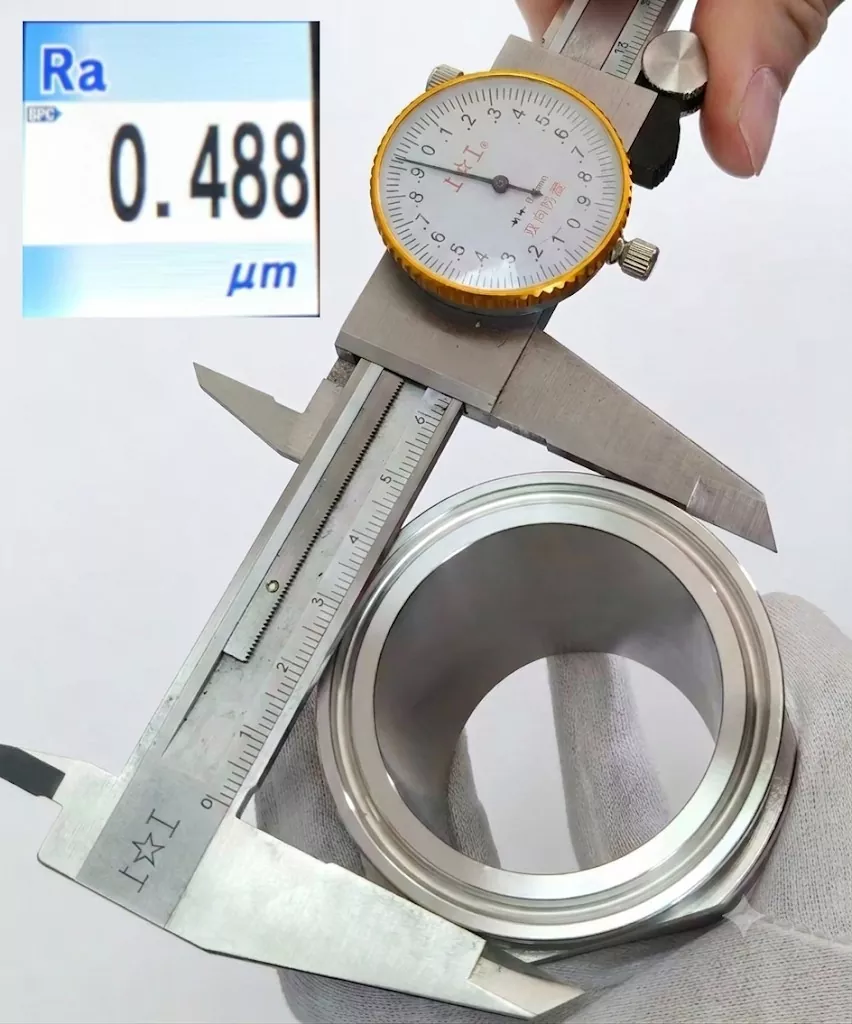

Перед отправкой каждый адаптер проверяется на:
· Точность резьбы
· Размер зажима
· Состояние поверхности
· Консистенция материала
DINGYUE контролирует качество обработки и требования к поверхности, чтобы обеспечить стабильные характеристики уплотнения при использовании подходящих прокладок и зажимов.
Он соединяет компоненты с наружной резьбой NPT с системами санитарно-гигиенических трубопроводов Tri-Clamp, обеспечивая совместную работу соединений различных стандартов.
Разница заключается в направлении соединения резьбы. 21MP использует наружную резьбу NPT, а 22MP обеспечивает соединение с внутренней резьбой NPT для установки компонентов с наружной резьбой NPT.
304 подходит для общего пищевого и промышленного применения. Сталь 316L рекомендуется для фармацевтических, высокочистых и чувствительных к коррозии сред.
Да. Нестандартные размеры резьбы, размеры зажимов, материалы и обработка поверхности могут быть изготовлены в соответствии с требованиями проекта.
Да. Они обычно используются в модульных узлах охлаждения для соединения резьбовых компонентов оборудования с трубопроводными сетями Tri-Clamp.
