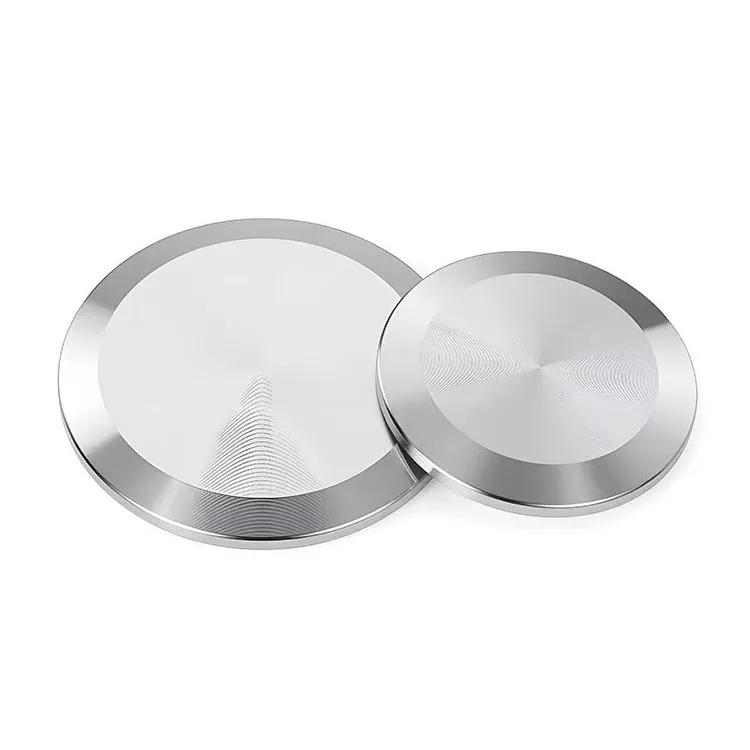

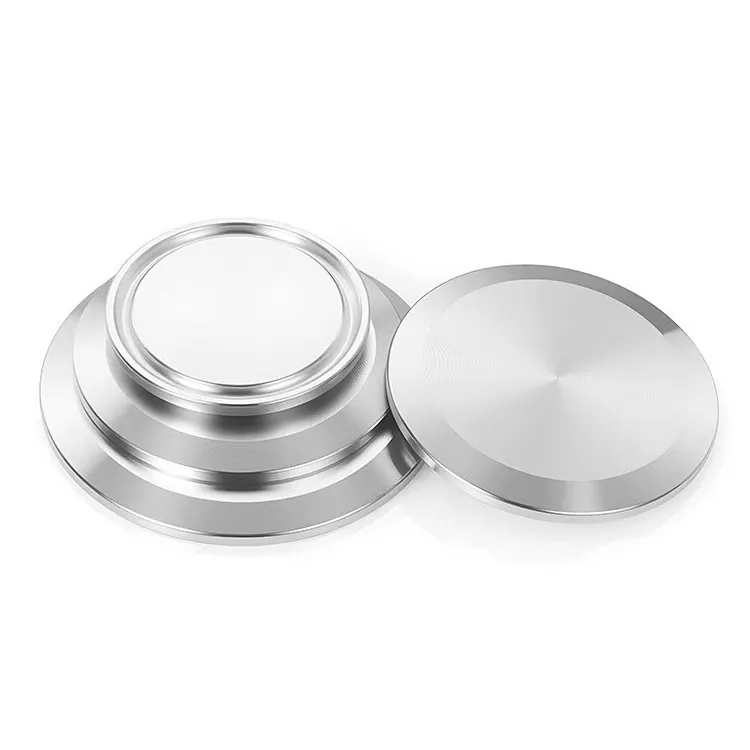

В системах санитарно-гигиенических трубопроводов неиспользуемые выпускные отверстия и временные сервисные порты нуждаются в надежном решении для герметизации, не влияющем на будущее расширение системы. Заглушка DINGYUE Tri-Clamp обеспечивает простой и безопасный способ закрыть концы труб, порты оборудования и технологические соединения с помощью стандартных зажимов в сборе.
В отличие от резьбовых колпачков или приварных крышек, конструкция на основе зажимов позволяет быстро устанавливать, снимать и модифицировать систему без дополнительной механической обработки или горячих работ. Благодаря точным размерам, гигиеничной обработке поверхности и совместимости со стандартными прокладками эти торцевые заглушки подходят для применений, требующих чистых, модульных и надежных систем управления жидкостью.
|
Категория |
Основные характеристики/опции |
Применение и возможности |
|
Тип продукта |
• Заглушка/торцевая крышка Tri-Clamp (отраслевой номер детали: 16AMP) |
Цельный плоский диск, предназначенный для закрытия/герметизации открытых портов Tri-Clamp в технологических линиях или емкостях. |
|
Марка материала |
• Нержавеющая сталь 316L (1.4404/1.4435) • Нержавеющая сталь 304 (1.4301) • Hastelloy C22 (дополнительно для суровых условий эксплуатации) |
316L: Низкоуглеродистый, превосходная питтинговая стойкость для биофармацевтики, жидкостей высокой чистоты и жидкостного охлаждения. 304: Стандартный сорт для производства продуктов питания, напитков и коммунальных услуг. |
|
Давление и герметичность |
• Рабочее давление: до 10–25 бар (стандартный зажим) или 50–100 бар (зажим высокого давления). • Механизм уплотнения: прижатая плоская уплотнительная поверхность к стандартной прокладке Tri-Clamp. |
Возможность уплотнения от полного вакуума до высокого положительного давления в зависимости от конструкции ответного зажима и номинала прокладки. |
|
Стандарты и соответствие |
• Санитарные нормы 3-А (№ 63-03). • ASME BPE/BS 4825, часть 3. • DIN 32676/ISO 1127. • Соответствует RoHS и REACH • Прослеживаемость материалов: полная сертификация MTR/EN 10204 3.1. |
Сертифицированная гигиеническая конструкция, обеспечивающая полную взаимозаменяемость и соответствие требованиям к чистым помещениям фармацевтической, пищевой и полупроводниковой промышленности. |

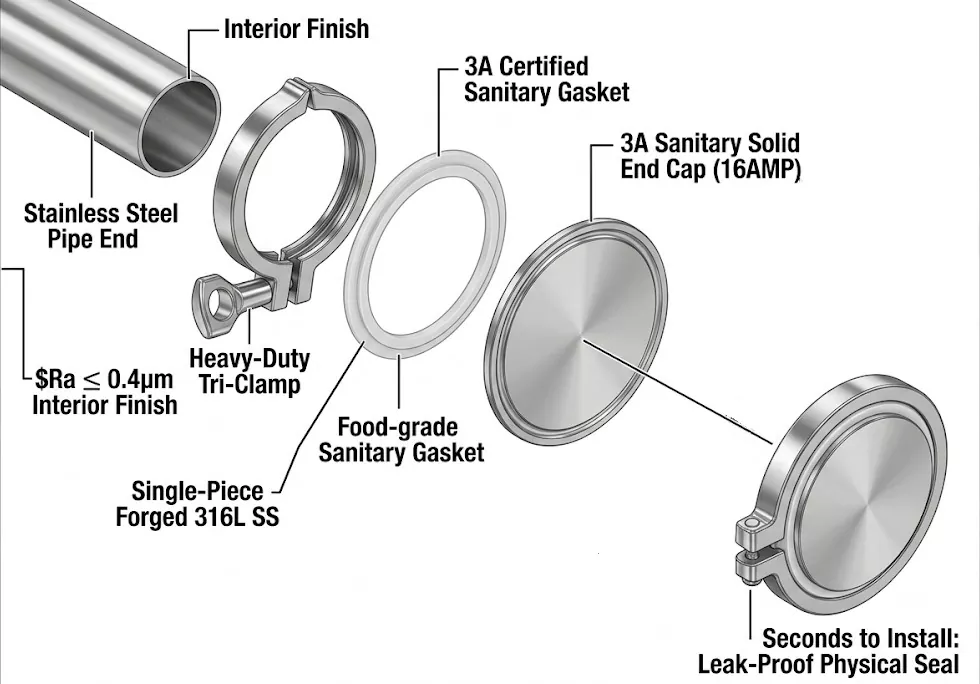

Когда трубопровод необходимо закрыть временно или навсегда, заглушка DINGYUE Tri-Clamp станет надежным решением для герметизации. Зажимное соединение обеспечивает надежное уплотнение с помощью соответствующей прокладки, избегая резьбовых соединений, которые могут ослабить или приварить затворы, которые потребуют резки в будущем.
Это упрощает обслуживание, тестирование и модификацию системы для инженеров и операторов.
Гладкая плоская уплотняющая поверхность помогает уменьшить места, где могут скапливаться остатки или загрязнения. Не имея внутренней резьбы и сложной конструкции, заглушка облегчает процедуру очистки и соответствует требованиям гигиенических производственных сред.
Он подходит для применений, связанных с пищевыми продуктами, напитками, фармацевтическими жидкостями и высокочистыми охлаждающими средами.
Современные технологические системы часто требуют гибкой компоновки, которую можно модернизировать или расширить. Заглушки Tri-Clamp позволяют неиспользуемым портам оставаться доступными для будущих соединений, помогая инженерам модифицировать системы трубопроводов без замены основных компонентов.
Это модульное преимущество особенно ценно для блоков оборудования, систем CDU и компактных узлов распределения жидкости.
Заглушки DINGYUE Tri-Clamp, изготовленные из высококачественной нержавеющей стали, включая варианты 316L для требовательных применений, обеспечивают превосходную коррозионную стойкость и механическую стабильность.
В сочетании с точной механической обработкой и строгим контролем они обеспечивают стабильные характеристики уплотнения при длительной эксплуатации.

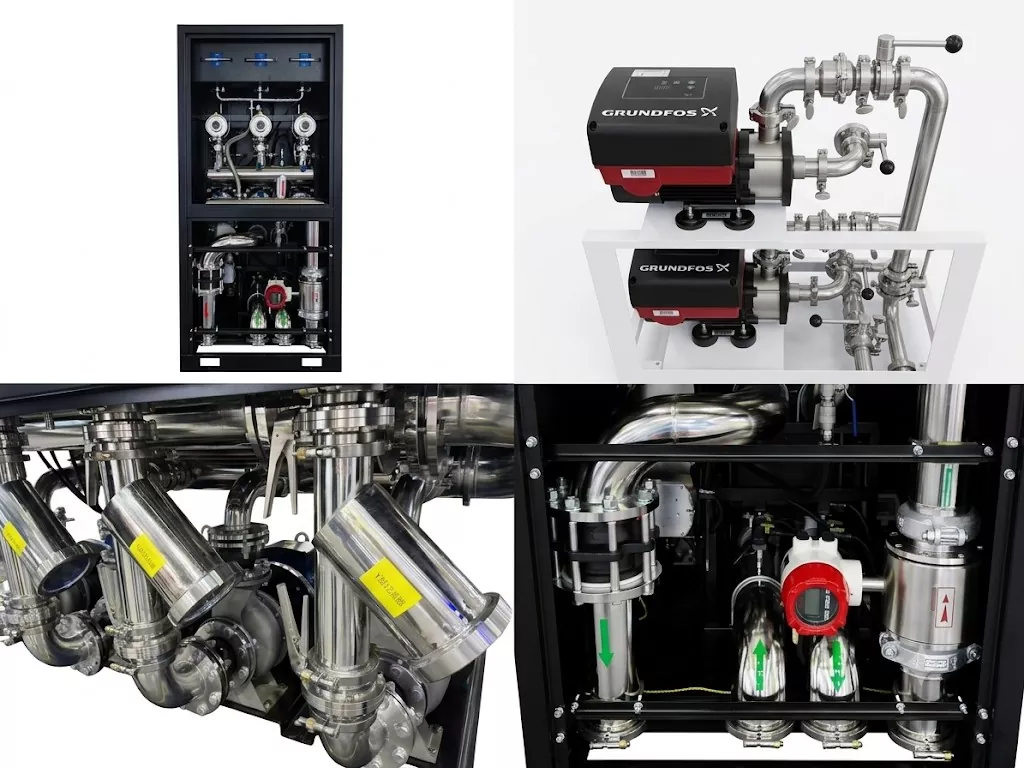

В CDU и контурах вторичного охлаждения неиспользуемые порты и соединения для технического обслуживания требуют надежных уплотнительных компонентов. Заглушки Tri-Clamp помогают создавать четкие модульные схемы трубопроводов, одновременно поддерживая расширение и обслуживание системы в будущем.
Используется для стерильных трубопроводов, резервуаров и технологического оборудования, где требуется гигиеническое проектирование и отслеживание материалов.
Подходит для систем CIP, линий по переработке молочных продуктов, оборудования для производства напитков и перекачки санитарных жидкостей.
Варианты из нержавеющей стали 316L обеспечивают коррозионную стойкость в требовательных средах с жидкостями высокой чистоты.

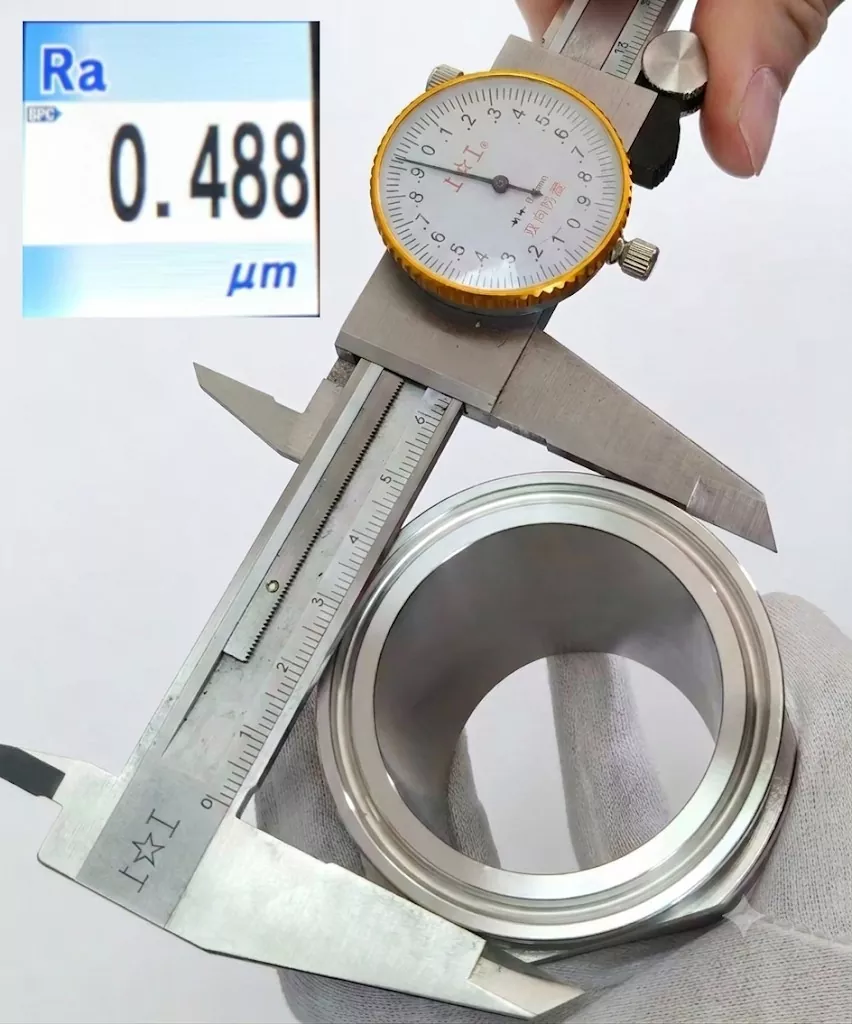

В DINGYUE каждый продукт проходит строгую проверку перед отправкой. Наш процесс контроля качества включает измерение размеров, проверку материала и проверку качества поверхности.
Для применений с высокой степенью чистоты мы предоставляем документацию по отслеживанию материалов и обеспечиваем соответствие шероховатости поверхности требованиям проекта для обеспечения надежной долгосрочной работы.
Мы обеспечиваем его из нержавеющей стали 304 и 316L. Сталь 316L рекомендуется для фармацевтических применений, систем высокой чистоты и жидкостного охлаждения, требующих лучшей коррозионной стойкости.
Да. Они обычно используются в трубопроводах CDU и контурах жидкостного охлаждения для герметизации неиспользуемых портов, соединений для технического обслуживания и будущих точек расширения.
Они могут быть изготовлены в соответствии с гигиеническими стандартами, включая требования 3-A, ASME BPE, DIN и ISO, в зависимости от потребностей применения.
Да. Нестандартные размеры, материалы, обработка поверхности и требования OEM могут поддерживаться в соответствии со спецификациями проекта.
Выбор зависит от наружного диаметра трубки и соответствующего стандарта зажима. Клиенты могут предоставить размеры или чертежи труб, а DINGYUE может помочь подтвердить правильную спецификацию.
Сертификаты материалов, отчеты о проверках и документация EN 10204 3.1 доступны для соответствующих проектов, требующих отслеживаемости.
