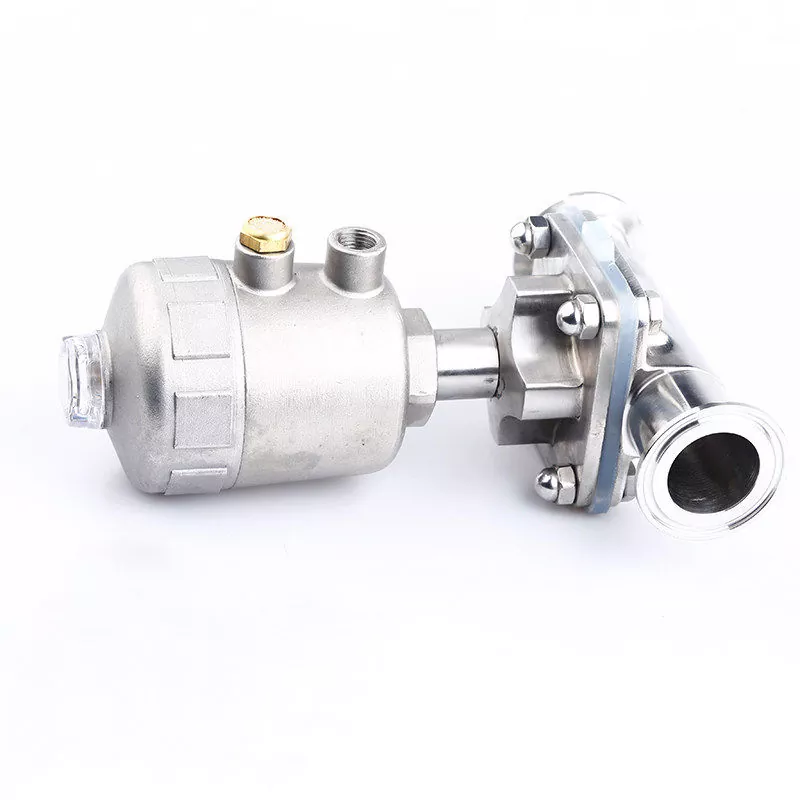

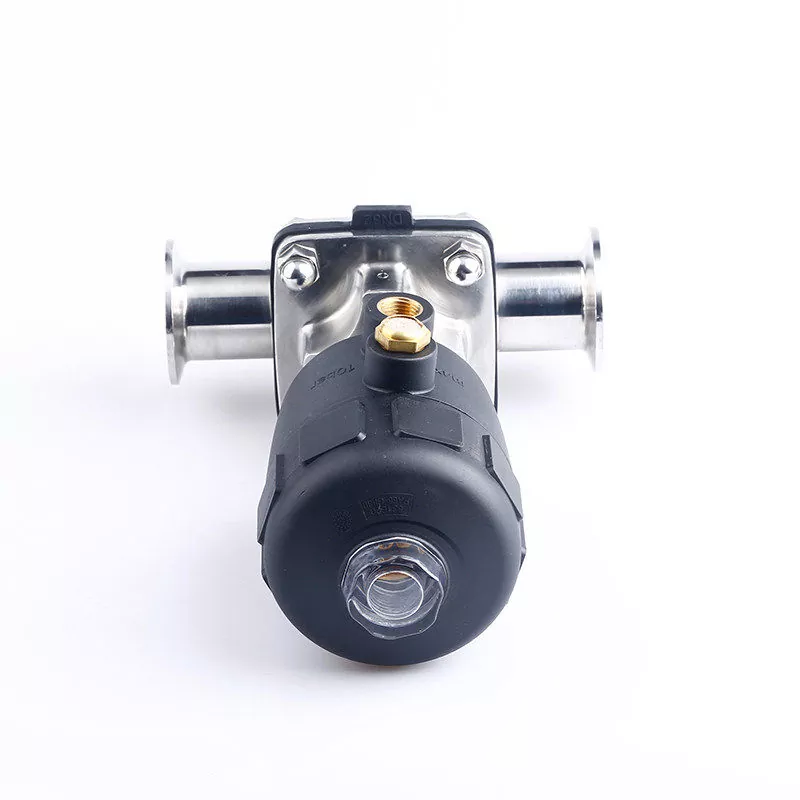

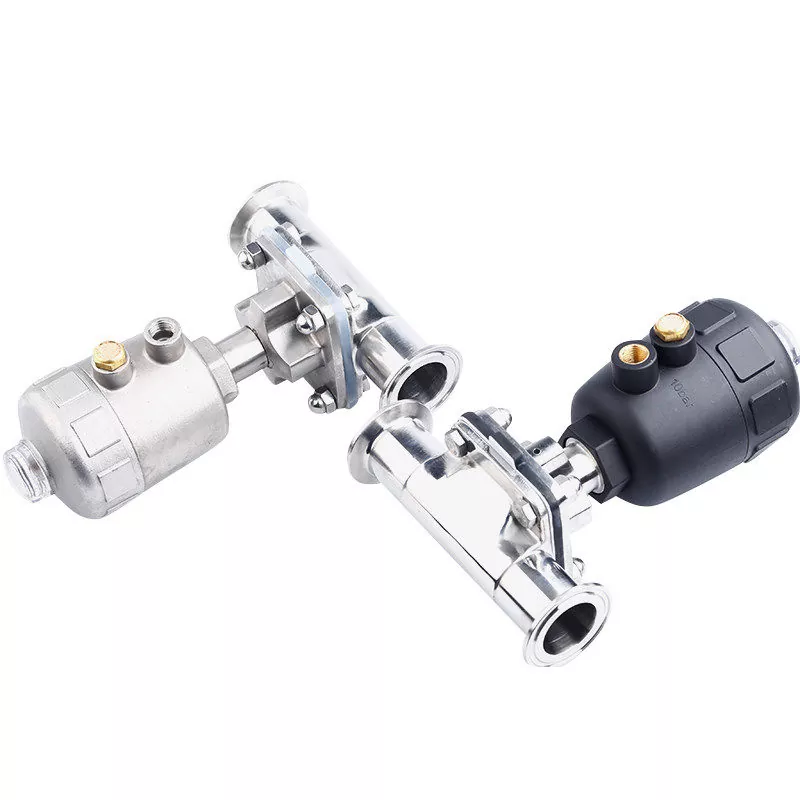

Пневматический мембранный клапан

Пневматический мембранный клапан DINGYUE разработан для технологических линий, где одинаково важны точная регулировка расхода и строгая чистота. Приводимый в действие пневматическим приводом, он обеспечивает автоматическое открытие и закрытие, сохраняя при этом плавное управление средой без ручного управления. Конструкция из нержавеющей стали, гигиеничная конструкция диафрагмы и простая в обслуживании конструкция делают его пригодным для стерильного технологического оборудования, систем CIP и контуров охлаждения высокой чистоты на современных объектах. Каждый клапан производится под строгим контролем качества, чтобы обеспечить стабильную работу в сложных промышленных условиях.

Детали спецификации

Как работает пневматический привод?

Пневматический привод использует сжатый воздух для управления движением открытия и закрытия клапана, заменяя ручное управление автоматическим управлением. В системе мембранных клапанов привод создает силу, необходимую для перемещения диафрагмы вверх или вниз, что обеспечивает точное перекрытие жидкости и регулировку потока.

Рабочий механизм основан на трех основных компонентах:

· Воздушная камера – принимает сжатый воздух и преобразует давление воздуха в механическую силу.

· Поршень – движется под давлением воздуха, приводя в движение шток клапана.

· Пружинный узел – обеспечивает возвратную силу в приводах одностороннего действия.

Для санитарных применений обычно выбирают нормально закрытый привод одностороннего действия, поскольку он обеспечивает защиту от автоматического отключения при прерывании подачи воздуха.

Рабочий процесс нормально закрытого привода одностороннего действия

1. Нет подачи воздуха: клапан закрыт.

Когда сжатый воздух не подается, внутренняя пружина остается в выдвинутом положении и толкает шток привода вниз.

Направленная вниз сила плотно прижимает диафрагму к седлу клапана, удерживая пневматический мембранный клапан закрытым и предотвращая поток среды.

Эта нормально закрытая (НЗ) конструкция обеспечивает функцию безопасности. Если в производственной линии неожиданно теряет давление воздуха, клапан автоматически возвращается в закрытое положение, помогая предотвратить утечку, потерю продукта и риски загрязнения в чувствительных процессах.

2. Подача воздуха активирована: положение открытия клапана.

Когда система управления подает рабочий сигнал, сжатый воздух поступает в камеру привода и создает давление на поршень.

Сила воздуха толкает поршень вверх, одновременно сжимая пружину внутри привода. При движении поршня соединенный шток поднимает диафрагму от поверхности уплотнения, позволяя жидкости течь по трубопроводу.

Эта автоматическая работа обеспечивает более быструю реакцию, дистанционное управление и стабильное движение клапана в производственных системах, требующих частых циклов работы.

3. Подача воздуха отключена: клапан возвращается в закрытое положение.

При выпуске сжатого воздуха давление внутри камеры привода снижается.

Без давления воздуха, удерживающего поршень на месте, пружина возвращается в исходное состояние и толкает поршень и шток вниз. Диафрагма возвращается на седло клапана, закрывая клапан и останавливая поток жидкости.

Эта функция автоматического сброса обеспечивает возврат клапана в безопасное закрытое положение после каждого рабочего цикла.

Вариант привода двойного действия

Привод двойного действия работает иначе, чем привод с пружинным возвратом. Вместо использования возвратной пружины здесь используется сжатый воздух, подаваемый к обеим сторонам поршня.

· Открытие: Воздух поступает в нижнюю камеру и толкает поршень вверх, открывая клапан.

· Закрытие: Воздух поступает в верхнюю камеру и толкает поршень вниз, закрывая клапан.

Поскольку оба движения приводятся в действие давлением воздуха, приводы двойного действия могут обеспечить более высокую скорость открытия и закрытия без сопротивления пружины. Они подходят для автоматизированных систем, где доступна непрерывная подача воздуха и требуется быстрая реакция клапана.

Выбор правильного привода для вашей системы

Приводы одностороннего действия предпочтительны для санитарных процессов, где важно безопасное отключение, тогда как приводы двойного действия часто выбираются для высокочастотной автоматизации, требующей более быстрой работы.

Правильный выбор привода зависит от таких факторов, как конструкция системы, доступность воздуха, рабочая частота и требования безопасности процесса.

Производственный процесс

· Точная ковка: для ковки корпуса пневматического мембранного клапана мы используем высококачественную нержавеющую сталь.

· Высокоточная механическая обработка: мы используем станки с ЧПУ для формирования пути потока и полировки внутренней поверхности до зеркального блеска. Это создает конструкцию без заеданий, которую легко чистить.

· Производство мембран: «Сердцем» пневматического мембранного клапана является композитная диафрагма (ПТФЭ + резина). Он разработан так, чтобы быть химически стойким и очень гибким для длительного использования.

· Строгие испытания: все детали собираются в чистом помещении и проходят испытания под высоким давлением, чтобы гарантировать отсутствие утечек.

Почему необходимы разные типы сантехнических клапанов?

В системе санитарно-гигиенических жидкостей клапаны делают гораздо больше, чем просто запускают или останавливают поток. Различные производственные процессы включают в себя разные характеристики среды, гигиенические требования, условия давления и процедуры очистки. Клапан, подходящий для стерильного фармацевтического производства, может оказаться неподходящим выбором для линии раздачи напитков или системы производства продуктов высокой вязкости.

Вот почему в промышленности используются различные конструкции санитарно-гигиенических клапанов. Каждая конструкция разработана для решения конкретных технологических задач, обеспечивая баланс между чистотой, эффективностью потока, требованиями к техническому обслуживанию и эксплуатационной надежностью.

1. Санитарные мембранные клапаны – для критически важных гигиенических применений.

В фармацевтических, биотехнологических и других процессах высокой чистоты предотвращение загрязнения является первоочередной задачей. Санитарные мембранные клапаны предназначены для таких применений, где даже небольшое количество удерживаемой среды может повлиять на качество продукции.

Диафрагма создает герметичное разделение между клапанным механизмом и технологической жидкостью. Такая структура уменьшает площади, в которых может задерживаться жидкость, и облегчает очистку клапана с помощью процедур CIP или SIP. Мембранные клапаны представляют собой надежное решение для поддержания целостности процесса при перекачке стерильных сред, системах очистки воды и чувствительных биологических процессах.

По сравнению с клапанами других конструкций, мембранные клапаны обычно предпочтительнее из-за чистоты, а не для работы в тяжелых условиях. Они больше подходят для условий умеренного давления и применений, где гигиенический контроль важнее максимальной пропускной способности.

2. Санитарные поворотные заслонки – для эффективной перекачки жидкости большого объема.

Линии по производству продуктов питания, напитков и молочных продуктов часто требуют ежедневного перемещения большого количества жидкости по трубопроводам. В этих случаях широко используются санитарные дисковые затворы, поскольку они обеспечивают эффективное управление потоком при простой и компактной конструкции.

Легкая конструкция делает их практичными для труб большего размера, а быстрый поворот на четверть оборота позволяет быстро открывать и закрывать во время циклов производства и очистки. Они обычно устанавливаются на резервуарах для хранения, перекачивающих трубопроводах и системах безразборной мойки, где важны надежная работа и простота обслуживания.

По сравнению с мембранными клапанами, дисковые затворы представляют собой более экономичный выбор для санитарно-гигиенических трубопроводов большого диаметра. Однако во время работы диск остается внутри канала потока, что может создавать небольшое сопротивление потоку. Для сверхчистых применений, требующих минимально возможного риска удержания жидкости, могут оказаться более подходящими другие конструкции клапанов.

3. Санитарные шаровые краны – для работы с высокопоточными и вязкими средами.

Не все санитарные системы работают с жидкостями низкой вязкости, такими как вода. Во многих пищевых и промышленных процессах используются более густые продукты, включая сиропы, соусы, концентраты и другие вязкие материалы, требующие плавного и неограниченного потока.

Санитарные шаровые краны имеют полнопроходной путь потока, который позволяет среде проходить через него с минимальной потерей давления при полном открытии. Это делает их подходящими для применений, где важными факторами являются поддержание эффективности потока и обработка более толстых материалов.

По сравнению с дроссельными клапанами шаровые краны обеспечивают более открытый канал потока и лучшую производительность при перекачке сложных сред. Однако традиционные конструкции шаровых кранов могут содержать внутренние полости, в которых может собираться остаточная жидкость. Для применений со строгими гигиеническими требованиями для поддержания чистоты системы необходимы правильная конструкция клапана, обработка поверхности и процедуры очистки.

Выбор подходящего санитарного клапана для вашего применения

Выбор санитарного клапана зависит от реальных требований процесса, включая тип среды, уровень чистоты, размер трубопровода, рабочее давление и метод очистки.

· Фармацевтические и биотехнологические системы обычно отдают приоритет предотвращению загрязнения и стерильности.

· Линии по производству продуктов питания, напитков и молочных продуктов часто требуют эффективного управления потоком для транспортировки больших объемов.

· Для продуктов с высокой вязкостью могут потребоваться клапаны с более плавными и менее ограниченными путями потока.

DINGYUE предлагает полный спектр решений в области санитарной арматуры, включая санитарные дроссельные заслонки, сантехнические шаровые краны и гигиенические мембранные клапаны, помогая клиентам выбрать подходящее оборудование для регулирования расхода для фармацевтической, пищевой промышленности, полупроводников и систем жидкостного охлаждения.
