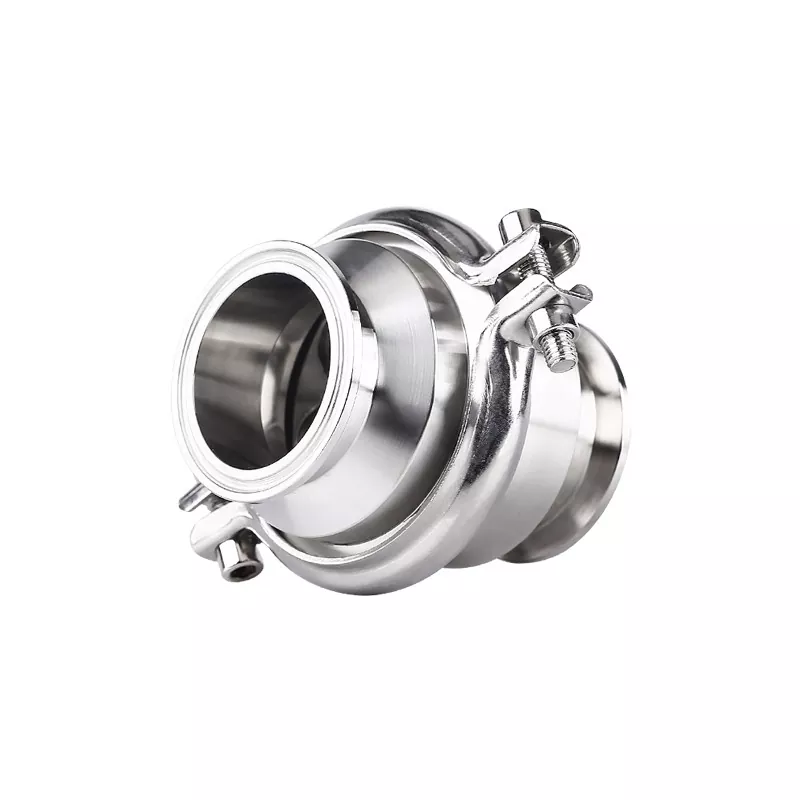

Гигиенический обратный клапан

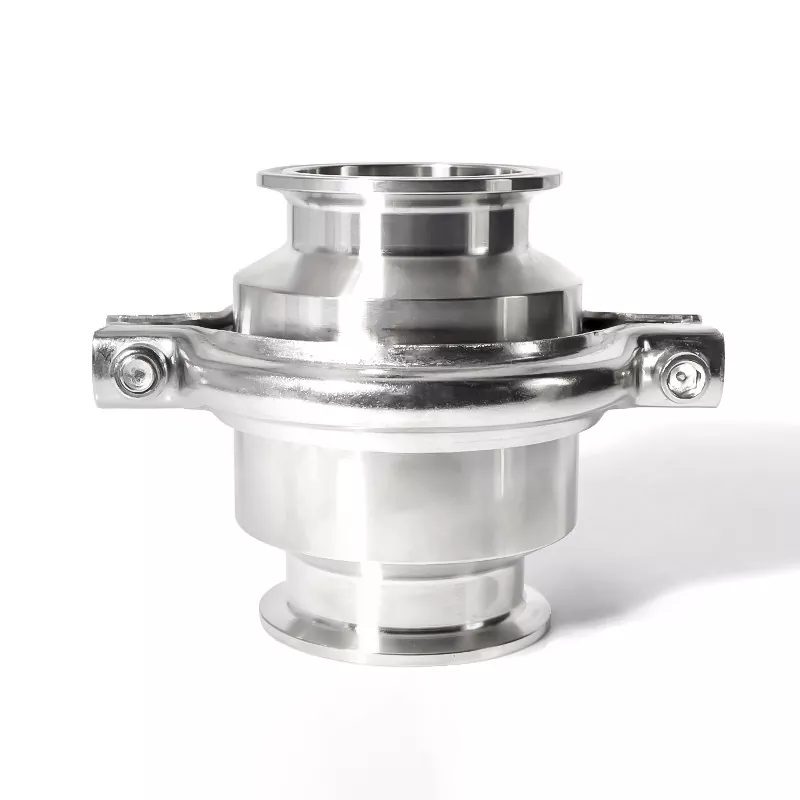

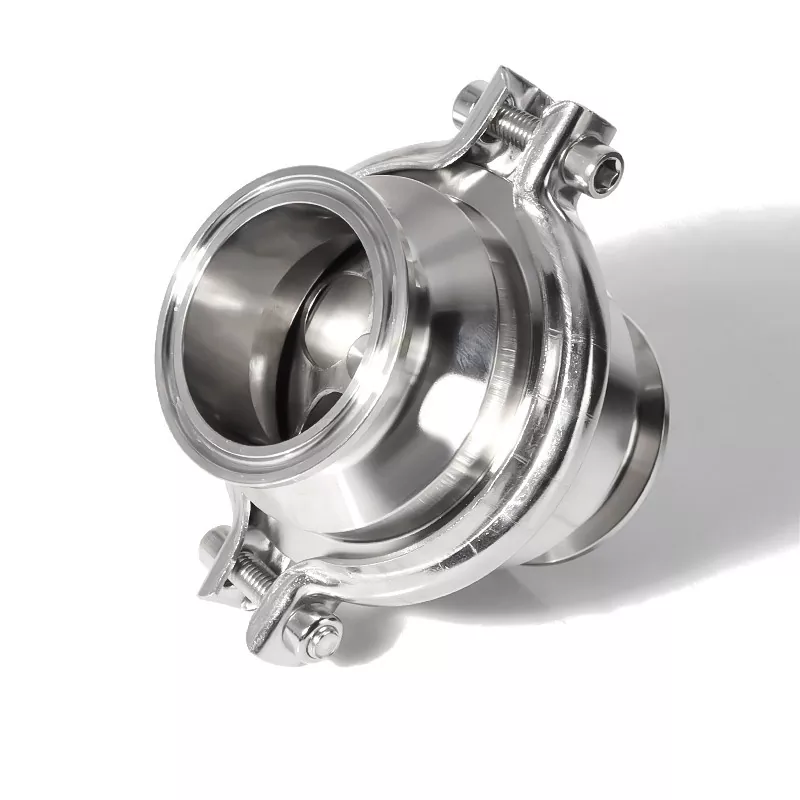

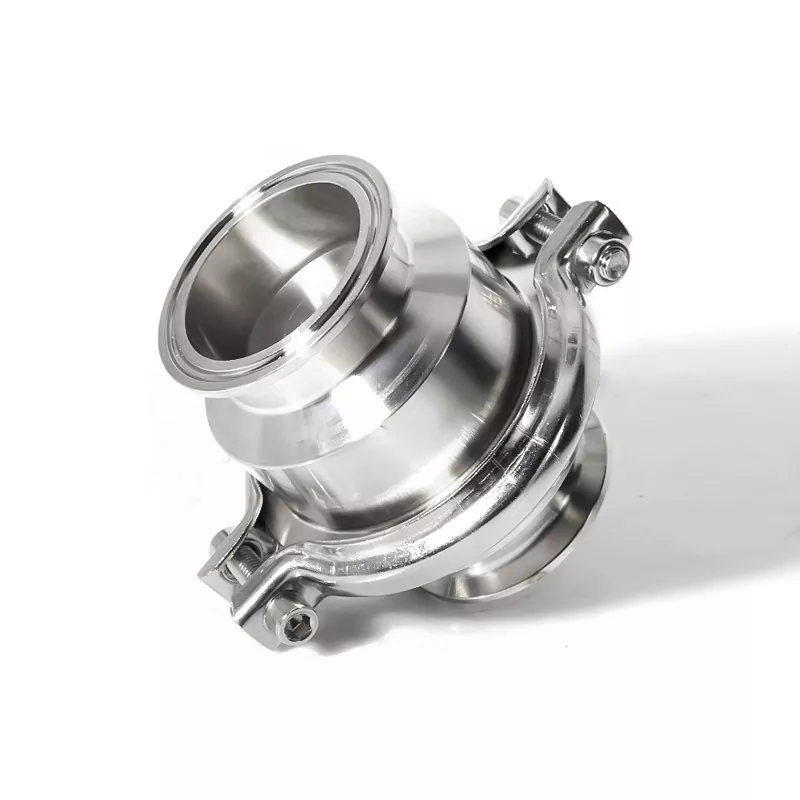

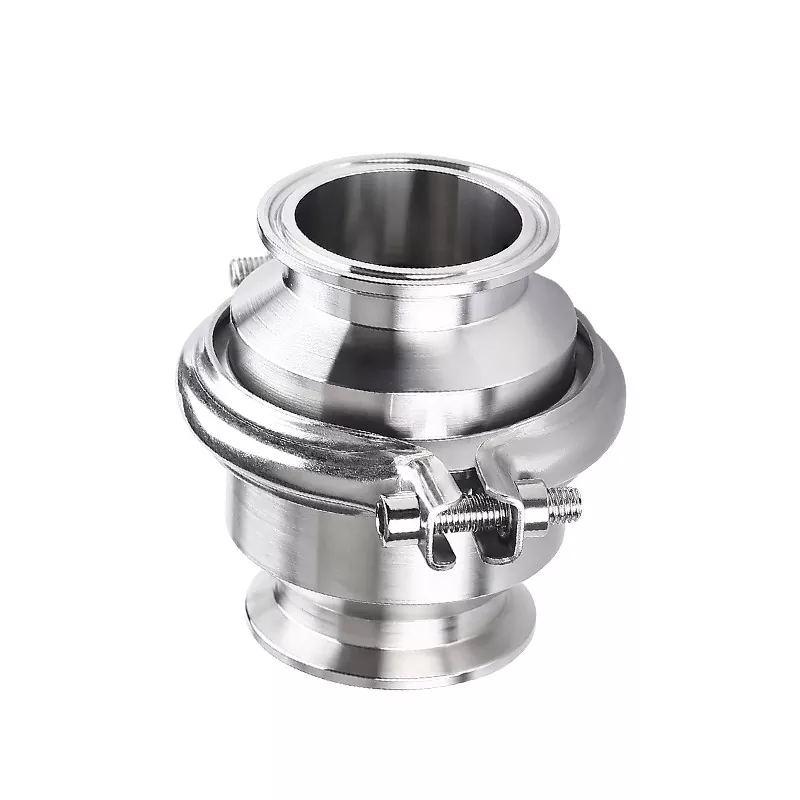

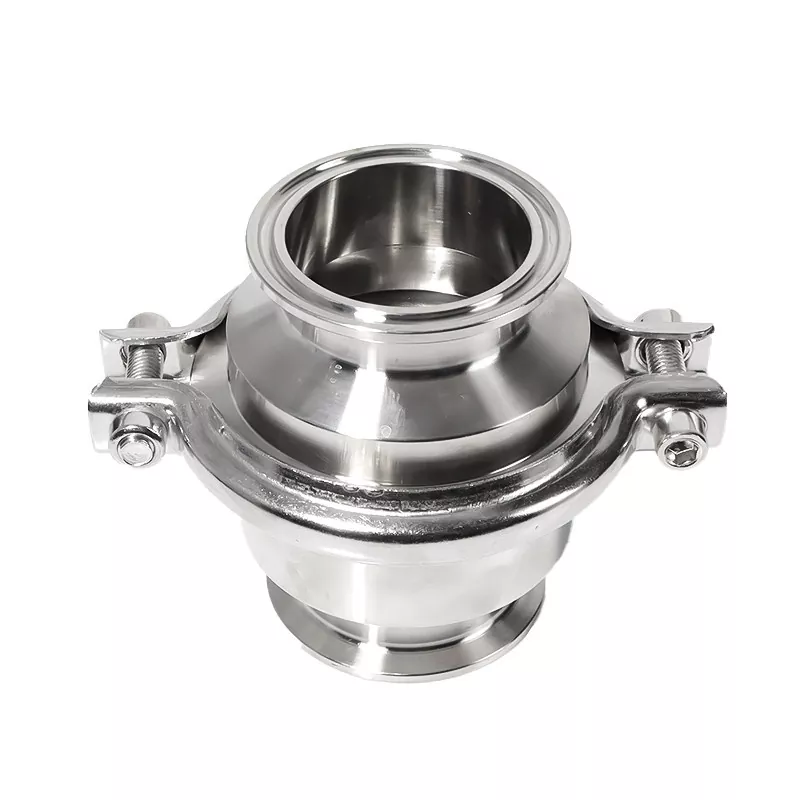

В системах санитарной обработки предотвращение обратного потока имеет важное значение для защиты оборудования, поддержания стабильности процесса и снижения риска загрязнения. Гигиенический обратный клапан DINGYUE использует механизм автоматического закрытия, который позволяет жидкости проходить в заданном направлении, останавливая обратный поток при изменении давления. Клапан, изготовленный из нержавеющей стали 304/316L с гигиенической обработкой поверхности, подходит для таких применений, как линии раздачи напитков, фармацевтические трубопроводы, системы безразборной мойки и контуры жидкостного охлаждения. Конструкция клэмпового соединения обеспечивает удобную установку и обслуживание, что делает его практичным выбором для систем санитарно-гигиенических трубопроводов, требующих надежной защиты потока.

Детали спецификации

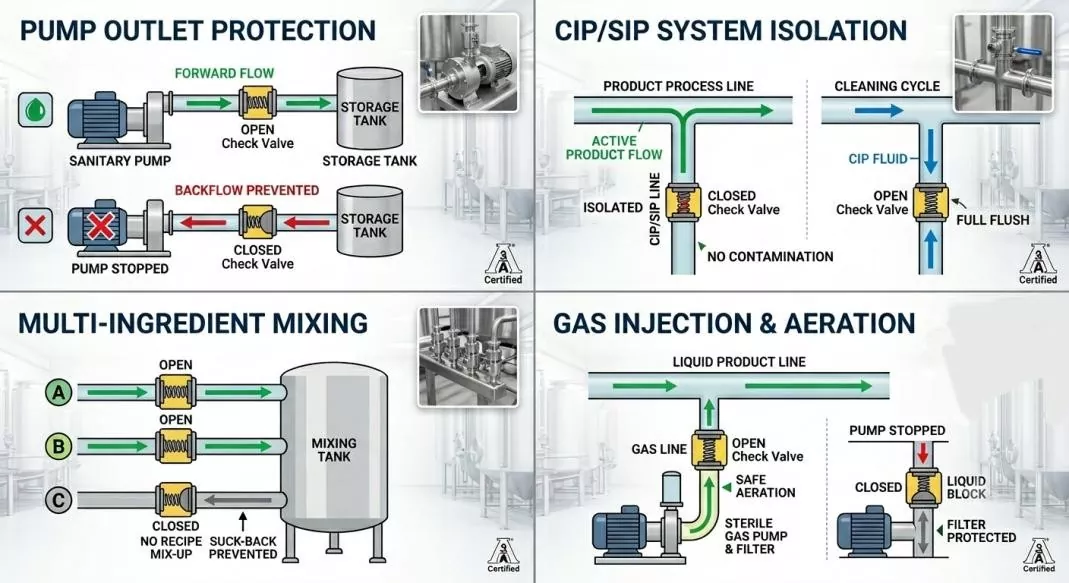

Приложения

1. Предотвращение обратного потока в технологических насосах

Где: Устанавливается непосредственно на выходе санитарных центробежных насосов, лопастных насосов и линий подачи.

Почему это важно: когда насос останавливается, жидкость автоматически пытается устремиться назад под действием силы тяжести. Наш обратный клапан 3-A мгновенно закрывается, чтобы защитить ваши дорогие насосы от обратного удара и предотвратить попадание стерилизованного продукта обратно в резервуары с сырьевыми ингредиентами.

2. Барьер от перекрестного загрязнения в системах CIP/SIP

Где: На пересечении основных производственных линий и линий CIP (очистка на месте) или линий паровой стерилизации (SIP).

Почему это важно: он действует как абсолютный барьер безопасности. Он позволяет чистящим жидкостям или пару течь во время циклов очистки, но гарантирует, что НОЛЬ химических моющих средств или сточных вод никогда не попадет обратно в ваши напитки, молочные или фармацевтические продукты во время производства.

3. Линии загрузки резервуаров и линии смешивания нескольких ингредиентов

Где: В вертикальных линиях подачи в дозирующие резервуары, емкости для брожения или резервуары для хранения.

Почему это важно: при смешивании нескольких ингредиентов (например, воды, сахара, ароматизаторов) падение давления в одной линии может вызвать «обратный всасывание» из резервуара. Наш гигиенический обратный клапан обеспечивает подачу ингредиентов только в резервуар, исключая риск загрязнения рецепта.

4. Системы закачки газа и аэрации

Где: на газопроводах, впрыскивающих CO 2 в пиво/газировку или стерильный воздух в бродильные резервуары.

Почему это важно: он позволяет газу поступать плавно, но мгновенно предотвращает попадание жидкости обратно в газовые трубы или загрязнение деликатных стерильных воздушных фильтров при падении давления газа.

Преимущества продукта

1. Это автоматический «гаишник с односторонним движением» — никаких усилий не требуется.

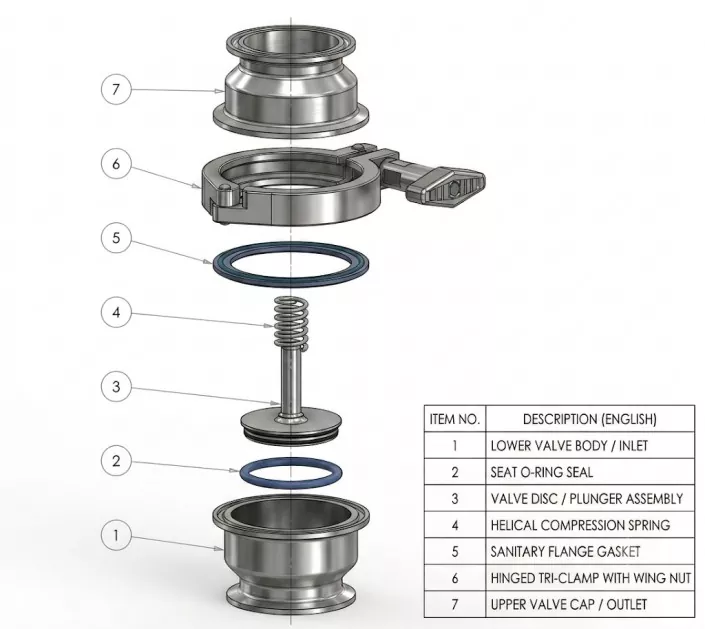

Жидкость делает всю работу: обратный клапан не требует электричества, давления воздуха или кого-либо, кто мог бы его повернуть вручную. Когда вода течет вперед, она открывает гигиенический обратный клапан . В ту секунду, когда вода пытается течь назад, внутренняя пружина или заслонка за миллисекунды закрывается, блокируя ее.

Почему дисковый затвор не может конкурировать:

Дроссельный клапан «слеп» к направлению воды. Чтобы заставить дроссельный клапан останавливать обратный поток, вам потребуется установить дорогостоящие датчики для определения потока воды, а также электрический или пневматический двигатель для поворота ручки. Мало того, что эта установка невероятно дорогая, но к тому времени, когда датчик просыпается и двигатель, наконец, закрывает клапан, обратная вода уже хлынула через него.

2. Это «блокатор грязной воды» и «телохранитель» для вашего оборудования.

Предохраняет грязную воду от порчи ингредиентов премиум-класса. При производстве продуктов питания, напитков или фармацевтических препаратов в передней части линии хранятся только что продезинфицированные, чистые ингредиенты, а в задней части — обработанные жидкости. Если перерабатываемая жидкость вдруг потечет обратно, вся партия будет испорчена. Обратный клапан действует как строгий брандмауэр, гарантируя, что чистая вода останется чистой, а обработанная вода никогда не сможет вернуться вспять.

Предотвращает разрушение насосов «гидравлическим ударом». Представьте себе, что жидкость внутри трубы подобна мчащемуся грузовому поезду. Если водяной насос внезапно отключится, этот «поезд» воды резко покатится назад по инерции. Этот мощный удар, известный как «гидравлический удар», невероятно силен и может легко сломать дорогие насосы, фильтры или теплообменники. Обратный клапан захлопывает дверь ровно в ту миллисекунду, когда вода пытается повернуть вспять, поглощая удар и защищая ваше ценное оборудование.

Производственный процесс

Материал премиум-класса: высококачественная нержавеющая сталь SS304/SS316L с полной отслеживаемостью MTR.

Точная ковка: кованый корпус клапана устраняет пористость, обеспечивая высокую долговечность и гигиену.

Обработка на станке с ЧПУ: высокоточная токарная обработка на станке с ЧПУ для идеальных размеров тройного зажима и герметичности.

Санитарная полировка: внутренняя поверхность достигает Ra < 0,4 мкм, что предотвращает рост бактерий и обеспечивает легкую очистку (CIP).

100% тестирование: каждый гигиенический обратный клапан перед отправкой проходит строгие испытания на давление и противоток.

Сертифицированное качество: оснащено уплотнениями, соответствующими требованиям FDA (EPDM/силикон/витон).

Часто задаваемые вопросы

Этот гигиенический обратный клапан изготовлен из настоящей нержавеющей стали? Будет ли он ржаветь?

Да, он изготовлен из высококачественной стали SS304 или SS316L. Он не ржавеет и безопасен для продуктов питания, напитков и лекарств. Это

Насколько сложно чистить?

Это очень легко! Благодаря конструкции быстрой установки (Tri-clamp) вы можете разобрать его вручную за считанные секунды. Внутри

Можно ли использовать его для горячих жидкостей?

Определенно. Мы используем специальные уплотнения, одобренные FDA, которые выдерживают высокие температуры (до 120 °C/248 °F). Он идеально подходит для очистки горячей водой, молоком или паром.

Подойдет ли он к моим нынешним трубкам?

Скорее всего, да. Наш гигиенический обратный клапан соответствует международным стандартам (таким как ISO, DIN и SMS). Если у вас стандартные трубы, наш клапан

Действительно ли это мешает воде течь обратно?

Да, 100%. Каждый гигиенический обратный клапан проверяется под давлением перед отправкой. Он плотно герметизирует, чтобы остановить обратный поток и защитить

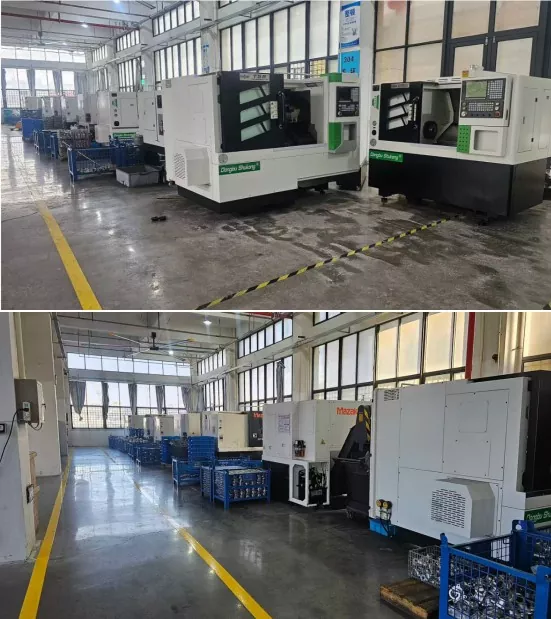

Мастерская передового производства

Некоторые магазины до сих пор изготавливают металлические детали вручную, а это означает, что одна деталь может подойти, а другая — нет. Не мы. Наши машины выполняют 100% тяжелой работы с помощью точных компьютерных программ. Каждая резьба и уплотнение идеально обрезаны. Вы получаете мощное оборудование коммерческого уровня, которое работает безупречно прямо из коробки.

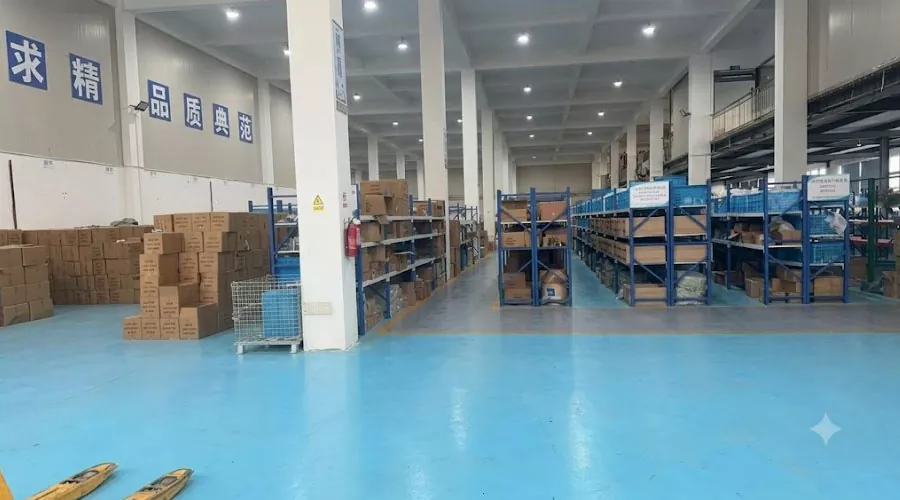

Наш склад

Когда вам нужно завершить проект, время — деньги. Вы не можете позволить себе тратить дни на размышления, где находится ваша посылка. Вот почему мы вкладываем значительные средства в то, чтобы наши полки всегда были заполнены. Посмотрите на наш склад: он чистый, организованный и заполнен готовой продукцией. Такой огромный масштаб позволяет нам сократить время обработки до минимума. Мы не просто обещаем быструю доставку; мы доставляем его.
