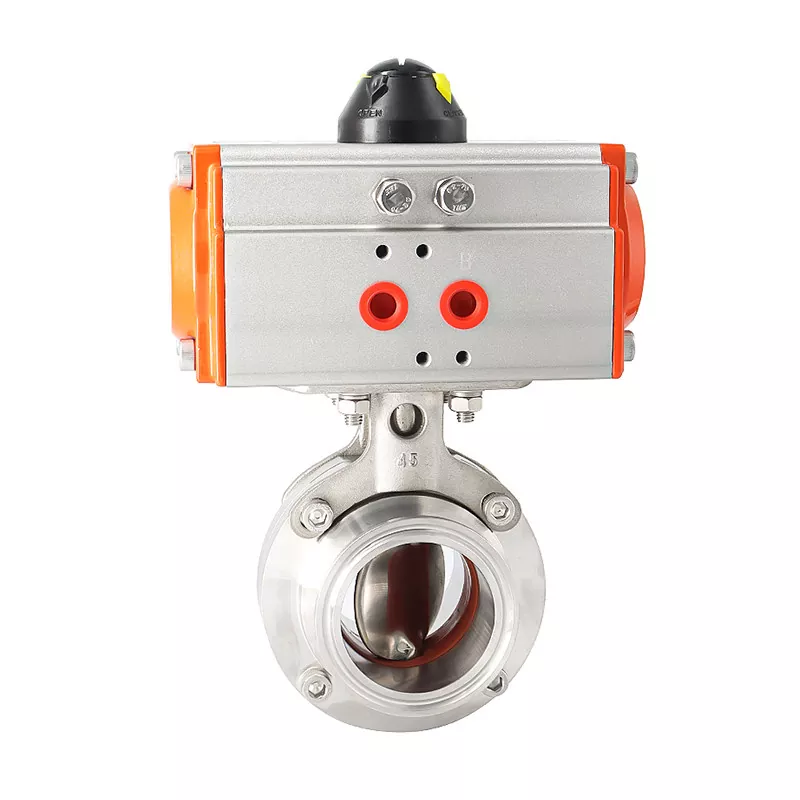

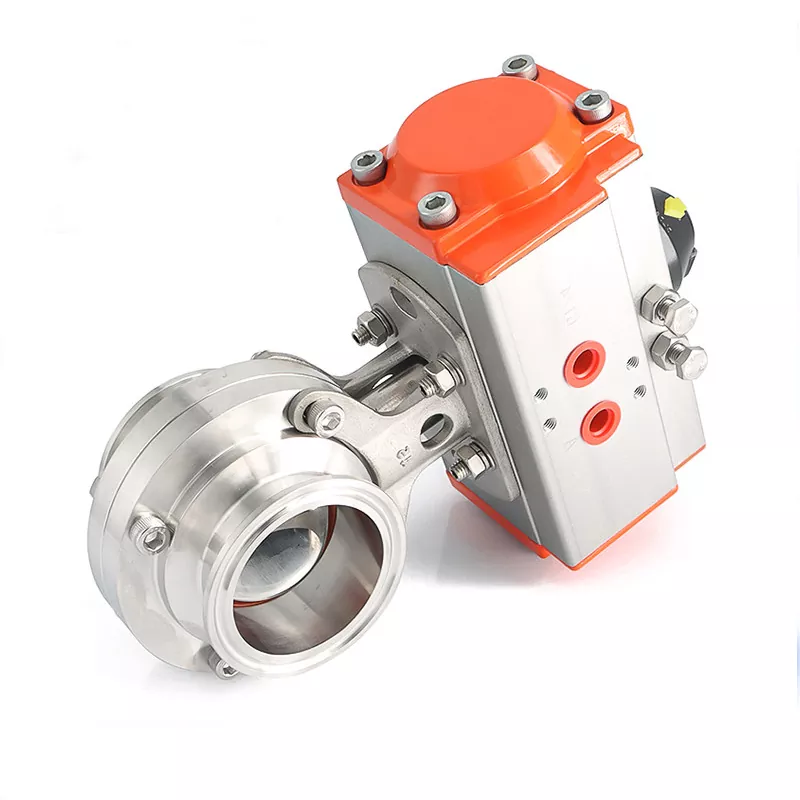

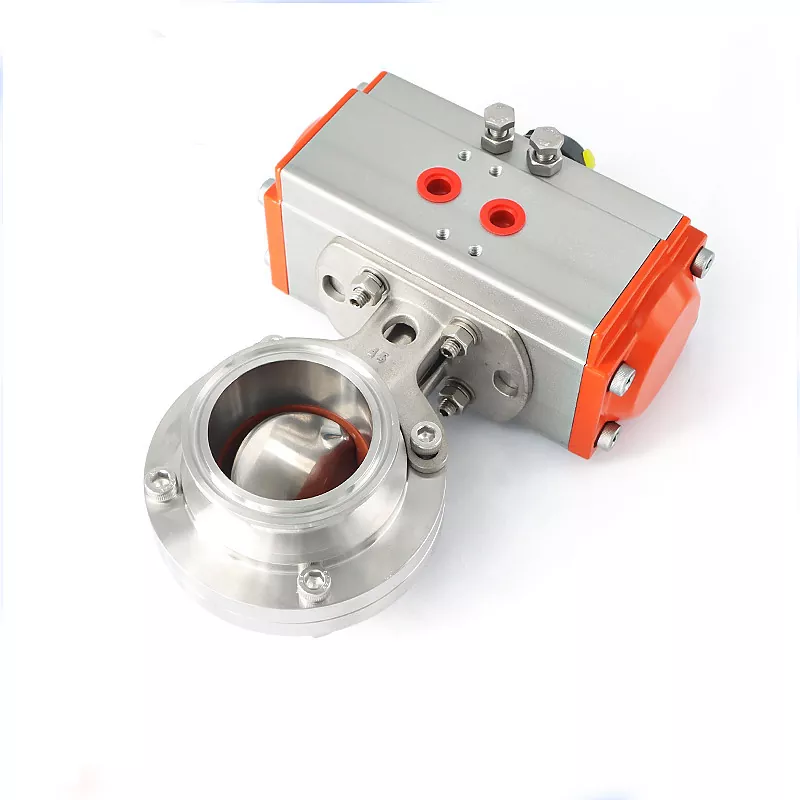

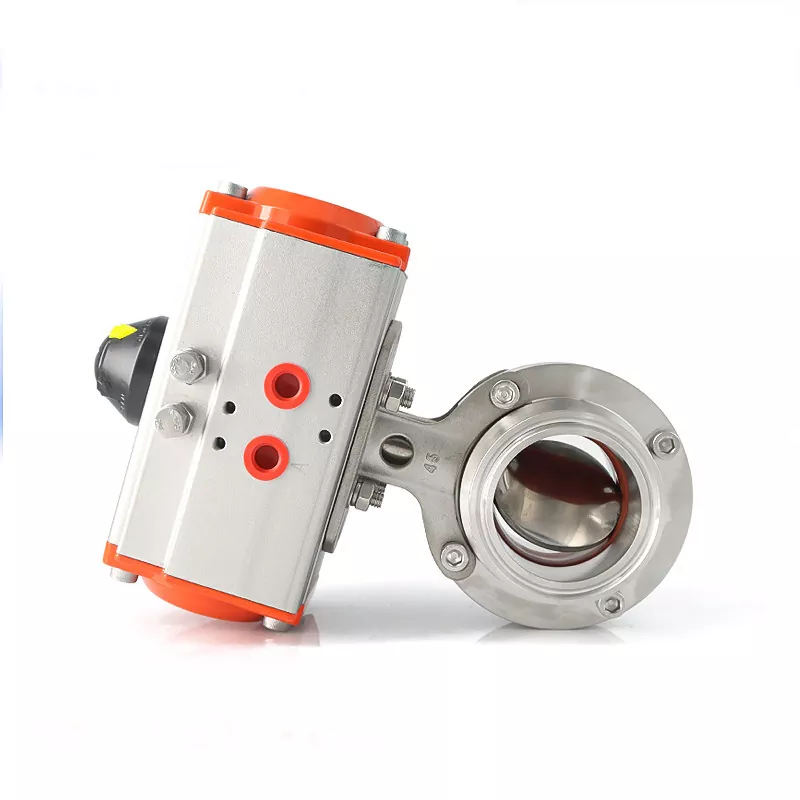

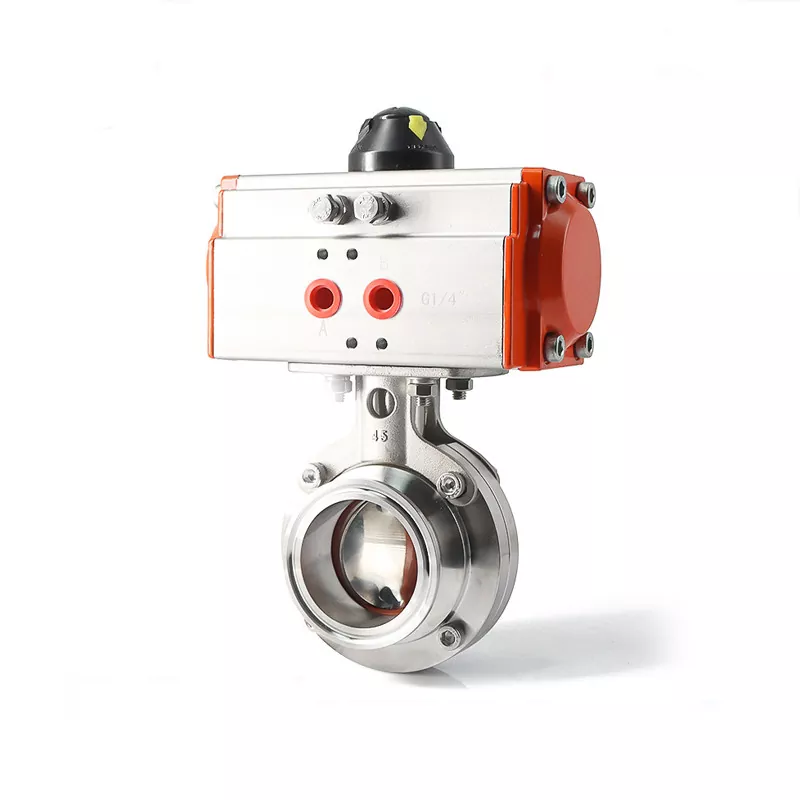

Горизонтальный пневматический санитарный дисковый затвор, изготовленный из нержавеющей стали 316L в качестве стандартного материала корпуса и диска, доступен с вариантами уплотнений из EPDM, PTFE или FKM. Клиенты также могут выбрать различные типы пневматических приводов, индикаторы положения, монтажные кронштейны и сантехнические соединения в соответствии с требованиями к их оборудованию и трубопроводам.
DINGYUE поставляет санитарные клапаны для предприятий пищевой промышленности, биофармацевтики, тонкой химии и центров обработки данных с жидкостным охлаждением, обеспечивающие отслеживание материалов, прецизионную обработку и 100% применимость испытаний клапанов под давлением, что обеспечивает постоянство поставок B2B.
Принцип действия сочетает в себе четвертьоборотный дроссельный клапан с пневматическим приводом.
Сжатый воздух → Пневматический привод → Шток клапана → Вращение диска → Управление потоком
Когда сжатый воздух поступает в привод, привод создает вращательное движение, которое поворачивает поворотный диск.
Диск вращается примерно вдоль трубопровода, позволяя жидкости проходить через клапан.
Диск вращается поперек пути потока, перекрывая трубопровод.
Пневматический привод может получать сигналы от системы управления установкой, обеспечивая автоматическое открытие и закрытие в соответствии с последовательностью процесса.
Это делает клапан подходящим для применений, где операторам требуется повторяемая работа клапана без ручного доступа к каждому клапану в системе трубопроводов.
В зависимости от выбранного привода:
· Двойного действия: Воздух работает как на открытие, так и на закрытие.
· Нормально закрытый (НЗ): Усилие пружины возвращает клапан в закрытое положение при удалении воздуха.
· Нормально открытый (НЕТ): Усилие пружины возвращает клапан в открытое положение при удалении воздуха.
Правильная конфигурация зависит от стратегии управления процессом и требуемой позиции отказа.
|
Компонент |
Стандартный материал |
Дополнительная настройка |
Поверхностная обработка |
|
Корпус/Диск |
Нержавеющая сталь 316L (1.4404) |
Нержавеющая сталь 304 |
Внутренний Ra≤0,8 мкм, внешний сатин/полированный |
|
Корпус привода |
Алюминиевый сплав (анодированный) |
Нержавеющая сталь 304 |
Антикоррозионное покрытие |
|
Уплотнение/Прокладка |
ЭПДМ |
ПТФЭ/ФКМ (Витон) |
Соответствует FDA 177.2600 |
Пневматический привод обеспечивает автоматическую работу без необходимости ручного доступа к рукоятке клапана, что делает его удобным для сборки оборудования и централизованного управления технологическими процессами.
Стандартная конфигурация из нержавеющей стали 316L обеспечивает коррозионную стойкость и хорошо подходит для требовательных к гигиене сред с жидкостями высокой чистоты.
Для указанной конфигурации доступна обработка внутренней поверхности Ra ≤ 0,8 мкм, что помогает уменьшить площади, где могут скапливаться технологические среды.
В качестве стандартного уплотнения предлагается EPDM, а для применений, требующих других химических или температурных характеристик, доступны PTFE и FKM.
Конфигурации Tri-Clamp, резьбовые соединения и сварные соединения позволяют использовать клапан с различными системами санитарно-гигиенических трубопроводов.
Конфигурации пневматического привода двойного действия, нормально закрытый и нормально открытый позволяют инженерам выбирать логику работы в соответствии с процессом.
DINGYUE предоставляет отчеты об испытаниях материалов (MTR) и отслеживание номеров плавок для соответствующих заказов, поддерживая проверку материалов на протяжении всего процесса поставки.

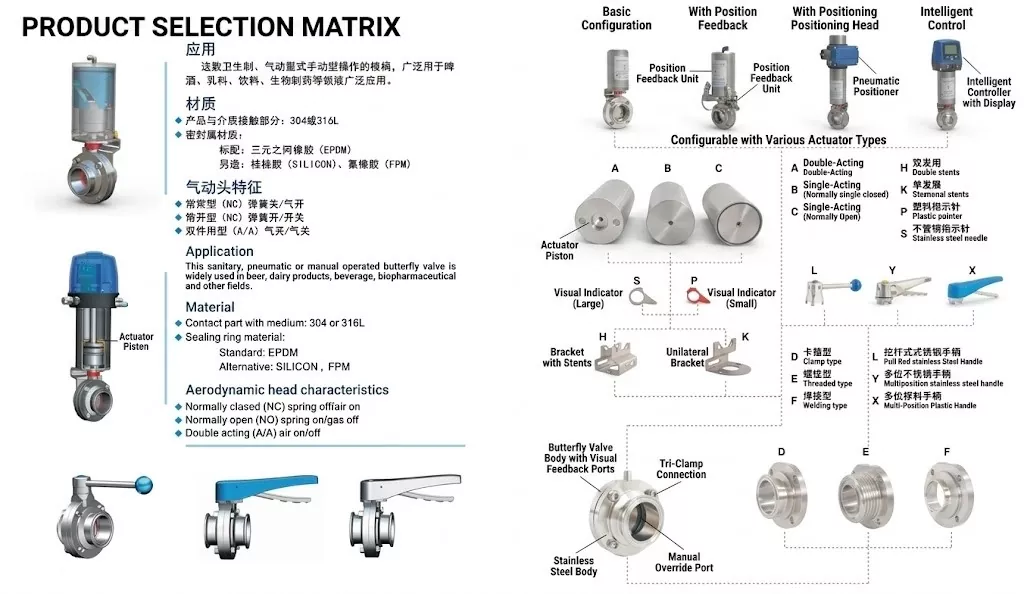

Привод определяет, как санитарный дроссельный клапан реагирует на пневматические сигналы и что происходит при прекращении подачи воздуха.
Код: А
Давление воздуха используется как для открытия, так и для закрытия.
Подходит для:
· Автоматизированные технологические линии
· Частая езда на велосипеде
· Системы с непрерывной подачей сжатого воздуха
· Приложения, требующие контролируемого открытия и закрытия.
Код: Б
Привод использует сжатый воздух для открытия клапана, а сила пружины возвращает его в закрытое положение при снятии давления воздуха.
Рекомендуется, когда процесс требует отказоустойчивой конфигурации.
Код: С
Привод использует сжатый воздух для закрытия клапана, а сила пружины возвращает его в открытое положение при снятии давления воздуха.
Рекомендуется, когда процесс требует отказоустойчивой конфигурации.
Прочный механический индикатор, подходящий для сложных промышленных условий.
Легкий индикатор, предназначенный для простой визуальной идентификации положения клапана.
Конфигурацию подключения и монтажа следует выбирать в соответствии с существующей системой трубопроводов и доступным пространством для установки.
Быстроразъемное санитарное соединение, широко используемое в системах гигиенической обработки.
Преимущества включают в себя:
· Простая установка
· Быстрая разборка
· Удобное обслуживание
· Подходит для санитарных трубопроводных систем
Предназначен для трубопроводных систем, требующих резьбовых или штуцерных соединений.
Этот вариант можно рассмотреть, если окружающее оборудование использует совместимые гигиенические резьбовые интерфейсы.
Предназначен для стационарной прокладки трубопроводов.
Сварные соединения можно использовать в тех случаях, когда клапан встроен непосредственно в технологический трубопровод и не требуется частого демонтажа.
Обеспечивает надежную конструкцию крепления привода к клапану для применений, где важна механическая стабильность.
Более компактная монтажная конфигурация, при которой необходимо учитывать пространство для установки или расположение датчика.
Производителям оборудования ориентация привода и окружающий зазор должны быть подтверждены перед производством.
|
Область применения |
Типичные применения |
Зачем использовать горизонтальный пневматический санитарный дроссельный клапан |
|
Производство продуктов питания и напитков |
Переработка молочных продуктов, розлив напитков, пивоварение, жидкие пищевые продукты, соусы, сиропы и системы безразборной мойки. |
Гигиеничная конструкция из нержавеющей стали, гладкие внутренние поверхности и гибкие гигиенические соединения обеспечивают чистоту работы с жидкостью и частые циклы очистки. |
|
Биофармацевтика и биопереработка |
Системы WFI, контуры очищенной воды, биореакторы, ферментационные резервуары и стерильные линии передачи. |
Нержавеющая сталь 316L, варианты гигиенического уплотнения и настраиваемый пневматический привод подходят для контролируемых и чистых технологических сред. |
|
Жидкостное охлаждение центров обработки данных |
Системы CDU, коллекторы охлаждения непосредственно на чипе, контуры вторичного охлаждения и контуры охлаждения на стороне оборудования |
Пневматический привод обеспечивает дистанционное отключение и автоматическую изоляцию потока, а компактная горизонтальная конфигурация упрощает установку вокруг охлаждающего оборудования и трубопроводных систем. |
|
Тонкая химическая обработка |
Системы перекачки жидкостей высокой чистоты, дозирующие системы и химические технологические линии |
Конструкция из стали 316L, возможность выбора уплотнительных материалов и отслеживаемый контроль материалов помогают удовлетворить строгие требования к работе с жидкостями. |
|
Косметика и уход за собой |
Жидкая косметика, эмульсии, очищенная вода и системы транспортировки ингредиентов. |
Гигиеничная конструкция и варианты санитарно-технического подключения помогают снизить риск загрязнения и упростить очистку и техническое обслуживание. |
|
Системы чистой воды и жидкостей высокой чистоты |
Распределение очищенной воды, технологические контуры высокой чистоты и перекачка чистой жидкости. |
Компоненты из нержавеющей стали, изготовленные с высокой точностью, контролируемая обработка поверхности и сборка, подходящая для чистых помещений, обеспечивают высокую чистоту жидкости. |

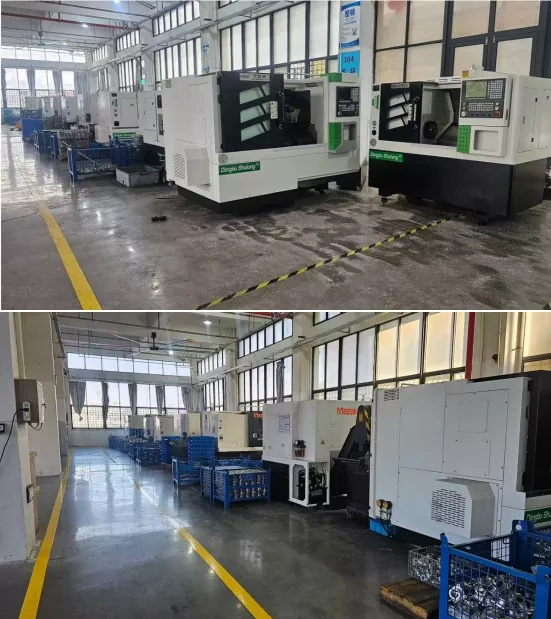

Видите эти вывески на стенах нашей фабрики? Мы храним различные типы нержавеющей стали, такие как SS304 и SS316, в совершенно отдельных помещениях на собственных машинах. Мы никогда их не путаем. Это гарантирует, что, заплатив за устойчивый к ржавчине металл премиум-класса, вы получите именно то, что заплатили.
