Сварные адаптеры 19MPX Clamp X Schedule 10S

Промышленные трубопроводы и системы санитарной обработки часто соответствуют разным стандартам размеров. Труба, которая имеет одинаковый номинальный размер, может иметь разную толщину стенок и внутренний диаметр, что создает проблемы с выравниванием во время установки.

Адаптеры DINGYUE 19MPX устраняют это несоответствие, сочетая соединение Tri-Clamp с одной стороны со сварным концом Schedule 10S с другой. Внутренний переход обработан так, чтобы уменьшить резкие изменения сечения потока, что делает его пригодным для систем, где важны чистота, стабильность потока и долгосрочная надежность.

Ключевые характеристики

Почему стоит выбрать 19MPX?

При строительстве центра обработки данных с жидкостным охлаждением или системы санитарной жидкости инженеры часто сталкиваются со скрытой ловушкой: промышленные трубы и санитарная арматура не говорят на одном языке.

Даже если на них обоих написано «2 дюйма», их фактические внутренние диаметры совершенно разные. Если вы соедините их вместе с помощью стандартного прямого наконечника:

Эффект «лежачего полицейского»: внутри трубы образуется острый зазубренный внутренний выступ.

Ловушка для бактерий/мусора: жидкость будет ударяться об эту стенку, создавая турбулентность, застойные мертвые зоны и питательную среду для бактерий или мусора охлаждающей жидкости. Ваша система CIP (очистка на месте) не сможет его промыть.

Решение: плавный конус 19MPX

Именно поэтому умные инженеры выбирают сварочный адаптер 19MPX.

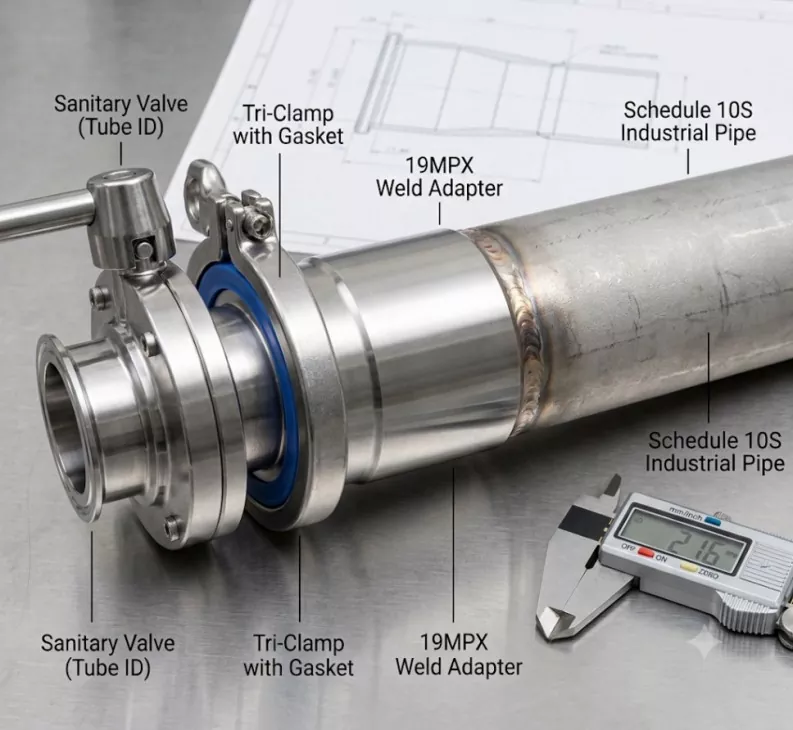

Вместо острого обрыва СВАРНЫЕ АДАПТЕРЫ 19MPX CLAMP X SCHEDULE 10S имеют прецизионно обработанный конический внутренний уклон (внутреннюю фаску). Он действует как гладкий съезд на шоссе:

На приварном конце (справа): он идеально соответствует толстой стенке и широкому внутреннему диаметру вашей промышленной трубы Schedule 10S.

На конце зажима (слева): он плавно сужается внутри, чтобы соответствовать стандартному внутреннему диаметру санитарной трубки ваших клапанов, насосов или оборудования.

Результат: 100% отсутствие мертвого пространства. Идеальный ламинарный поток. Полностью соответствует санитарным нормам 3-А.

Почему индустрия жидкостного охлаждения делает ставку на СВАРНЫЕ АДАПТЕРЫ 19MPX CLAMP X SCHEDULE 10S

Если вы строите или поставляете центр обработки данных нового поколения с жидкостным охлаждением, адаптеры 14WMX и 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS — это не просто компоненты, а средства защиты системы.

1) Идеальный мост между высоким давлением и быстрым обслуживанием

Установка: Главные контуры охлаждающей жидкости и блоки распределения охлаждения (CDU) требуют прочных толстостенных труб из нержавеющей стали Schedule 10S, чтобы выдерживать постоянное давление и гарантировать десятилетия работы без утечек.

Проблема: настоящим серверным стойкам, коллекторам и регулирующим клапанам необходимы соединения Tri-Clamp (быстроразъемные), чтобы технические специалисты могли выполнять быстрое обслуживание или замену без инструментов.

Решение: адаптеры 14WMX и 19MPX оснащены прочным промышленным сварным концом с одной стороны и прецизионным санитарным зажимом с другой, плавно соединяя эти два совершенно разных мира трубопроводов.

2). Максимизация эффективности потока и снижение PUE (эффективности использования энергии)

Проблема: когда вы прижимаете толстую промышленную трубу к более тонкому санитарному клапану, образуется острый внутренний «обрыв» или уступ. Это несоответствие вызывает сильную турбулентность жидкости и значительные перепады давления, заставляя насосы охлаждающей жидкости работать усерднее и тратить энергию.

СВАРОЧНЫЕ АДАПТЕРЫ 19MPX CLAMP X SCHEDULE 10S Преимущество: Благодаря прецизионно обработанному внутреннему коническому уклону 19MPX действует как плавный съезд на шоссе. Он безупречно направляет охлаждающую жидкость через переход, устраняя турбулентность, сводя к минимуму сопротивление потоку и поддерживая оптимизацию энергоэффективности (PUE) центра обработки данных.

Контроль качества и шероховатость

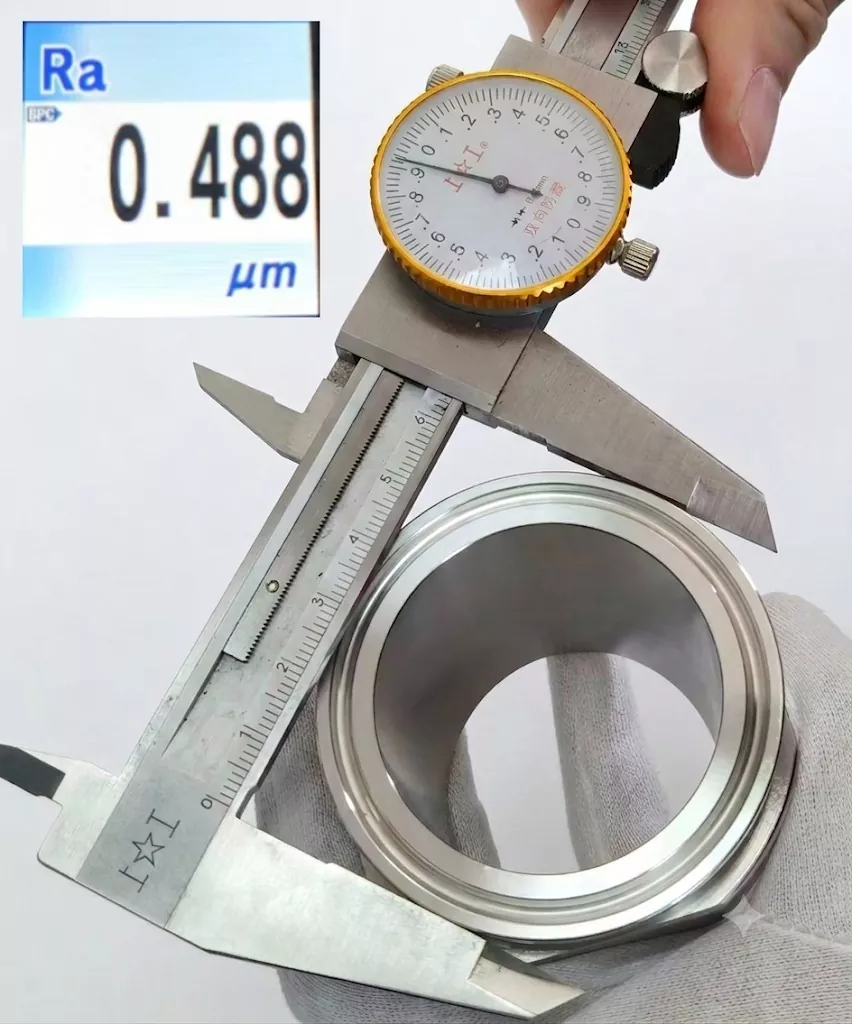

Качественное производство требует тщательной проверки. После завершения наша продукция проходит строгий контроль качества. Мы проверяем критические размеры — высоту, внутренний диаметр и внешний вид — наряду с шероховатостью внутренней поверхности (гарантированный Ra < 0,8 мкм). Отправляются только полностью соответствующие устройства. Положитесь на нас и получите детали, изготовленные с высокой точностью, которые превосходят ожидания отрасли.

Часто задаваемые вопросы

Зачем нужен адаптер 19MPX, если обе трубы имеют одинаковый номинальный размер?

Потому что сантехнические трубы и трубопроводы Schedule 10S используют разные стандарты размеров. Адаптер помогает создать правильный переход между фактическими внешними и внутренними размерами.

В чем разница между 19MPX и стандартным адаптером Tri-Clamp?

Стандартный адаптер может соединять только два конца механически. Модель 19MPX фокусируется на внутреннем переходе потока, помогая уменьшить резкие изменения диаметра между различными системами трубопроводов.

Можно ли использовать 19MPX в системах жидкостного охлаждения?

Да. Он подходит для систем CDU и контуров охлаждения, где трубопроводы Schedule должны соединяться с компонентами на основе Tri-Clamp.

Какие материалы доступны?

DINGYUE предлагает варианты из нержавеющей стали 304 и 316L. Сталь 316L обычно выбирается для применений, требующих высокой чистоты и чувствительных к коррозии.

Можно ли настроить размеры сварного конца?

Да. DINGYUE может настроить размеры сварных концов, размеры зажимов, обработку поверхности и другие характеристики в соответствии с требованиями проекта.

Какие документы можно предоставить?

Сертификаты материалов, отслеживание номера плавки и отчеты о проверках доступны для проектов, требующих документации.
